### 1 MCUConfigTool 配置

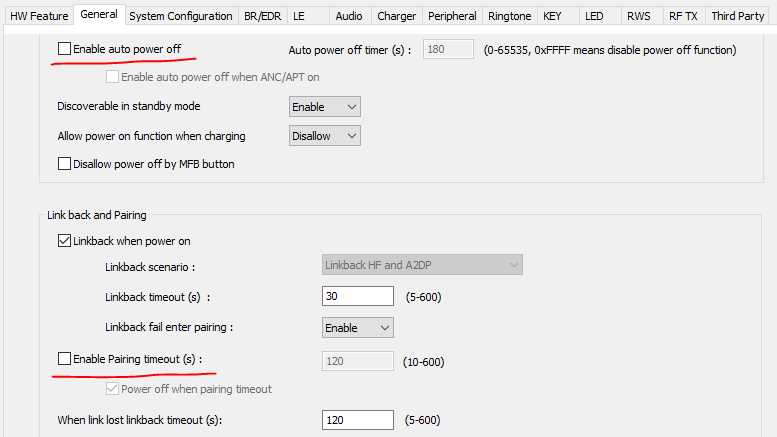

#### 1.1 General 页面 : 不勾选 Enable auto power off, 不勾选 Enable pairing timeout
**Note**:
修改为了便于GFPS测试，GFPS 测试的时候或者是过认证的时候需要修改， **量产时可以考虑不修改。**

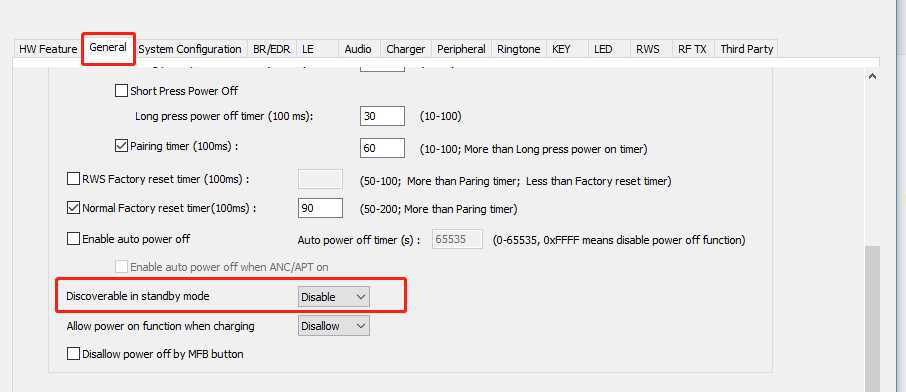

#### 1.2 General 页面 : Discoverable in standby mode 设置成disable。**强制要求必须修改**
**Note**:
GFPS 耳机第一次和一只手机配对成功之后(initial pairing 成功)，就会进入 subsequent pairing mode。
所以initial pairing 成功之后，不管耳机是进入idle mode 还是进入connectable mode(multilink 支持)，都不应该再设置成discoverable。

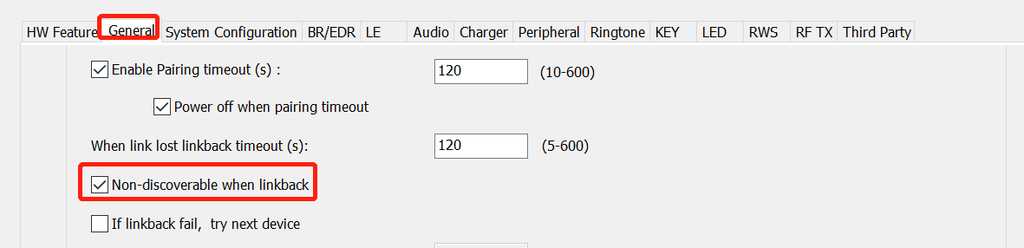

#### 1.3 General 页面: 勾选 Non-discoverable when linkback **强制要求必须修改**
linkback模式下DUT不应该discoverable，不然手机端会一直弹配对窗口。
\

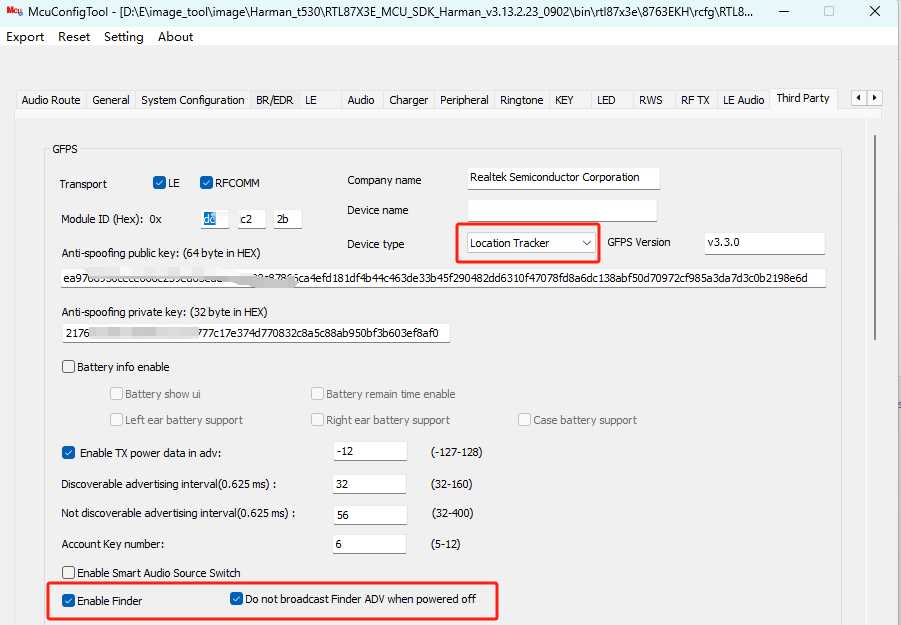

#### 1.4 Third Party页面配置GFPS参数
在Third Party页面配置GFPS参数，详细信息参考 mcu cfg tool中 GFPS 各配置项的含义 - BT_Market - WIKI
\
\

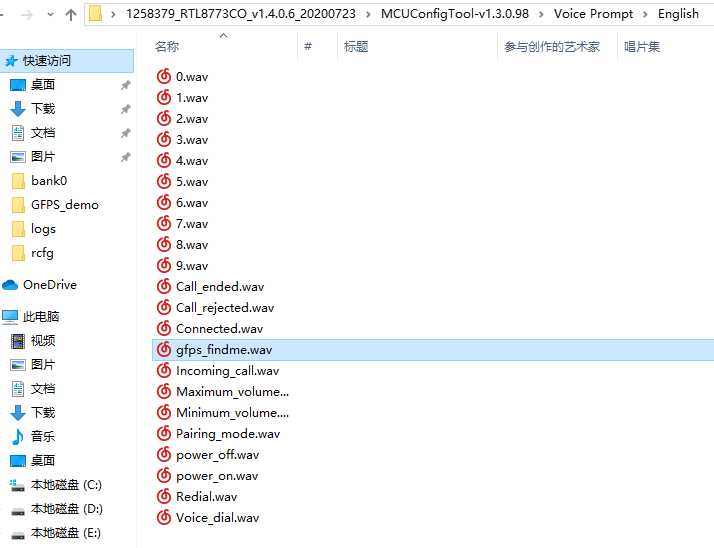

#### 1.5 配置GFPS findme voice prompt tone
gfps_findme.wav
自行选择wav文件作为findme vp tone，
wav文件名称可以自行修改，放入MCU config tool vp目录，
建议findme的wav文件可以播放久一些，这样才能达到提示的效果。
如下图所示：

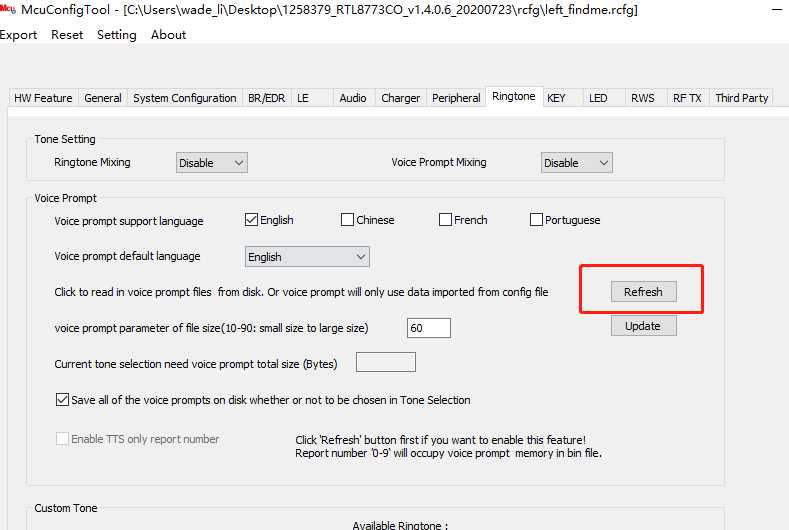

打开MCU config tool开始配置findme tone，
首先refresh一下，让tool能够识别新的wav文件，

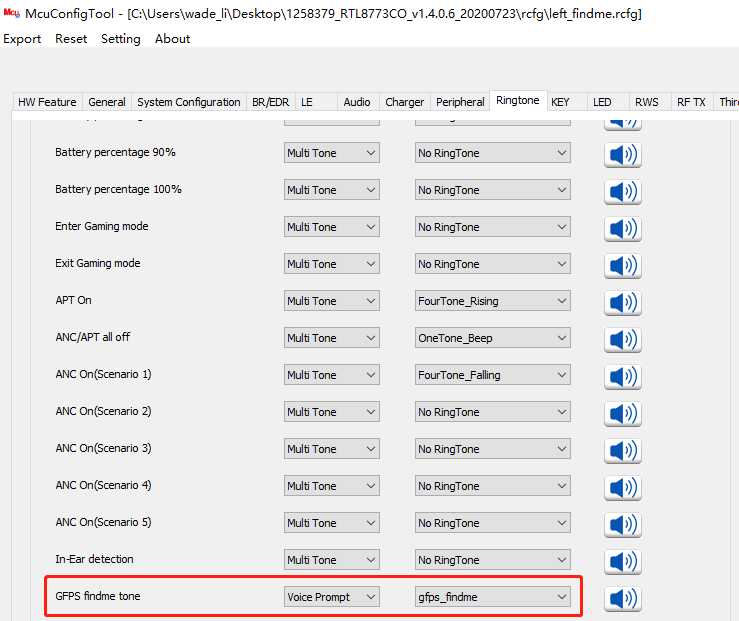

然后就可以选择vp tone了，
如下图所示：
#### 1.6 保存新生成的 APP UI Parameter File 和 System Config File
#### **1.7 Note**
##### 1.建议把BD Address和Device Name也改一下

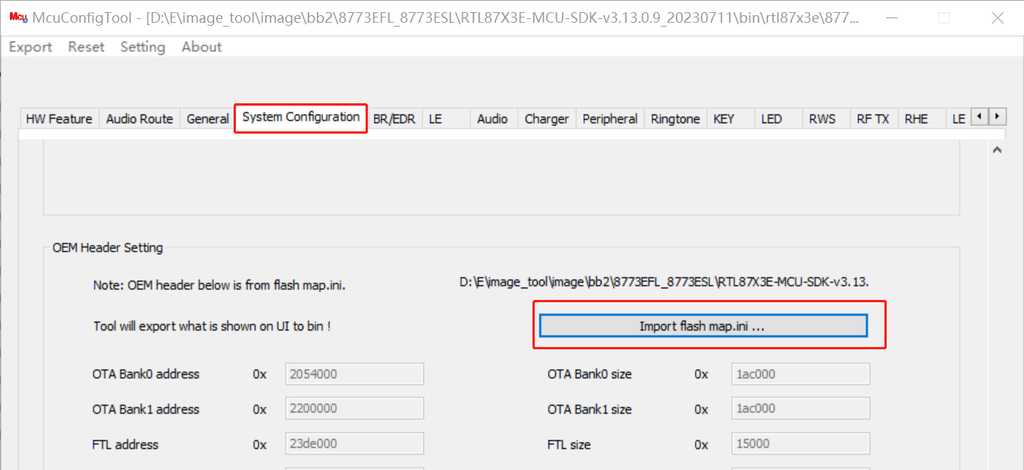

##### 2.建议Export 生成rcfg之前先导入正确的flash_map.ini
\
### **2 Find Hub测试环境搭建**
#### 2.1 每一轮测试开始之前耳机端需要做factory reset操作，测试中请不要做factory reset。原因如下：[8 手机端清掉配对信息之后，耳机端也要做factory reset，不然finder功能用不起来](/pages/viewpage.action?pageId=350190807)
#### 2.2 finder 所有功能测试完成之后，测试手机归还QC之前，手机端一定要清掉配对信息，不然过段时间再测试的时候可能会有问题，手机log会提示设备已经有owner了，会比较麻烦，建议测试完成之后一定要先把手机端的配对信息全清掉 [1 gfps/finder 如何清除配对信息](/pages/viewpage.action?pageId=401291585)
#### 2.3 MCU cfg tool中model id和key的信息要换成支持finder 的model id 和key的信息，测试账号必须只能使用某个固定的Google账号，暂时还不可以使用多个Google账号进行测试。
内部测试model id 和Company name, Device name 和 Device type 请参考
如果是Dual mode， model id 请参考 4. dual mode locator tag model id - BT_Market - WIKI
如果是le only mode, model id 请参考 LE only locator tracker model id - BT_Market - WIKI

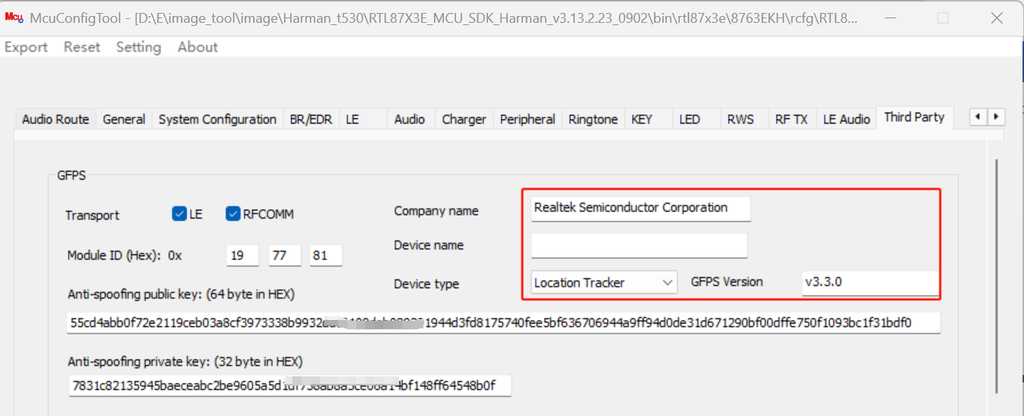

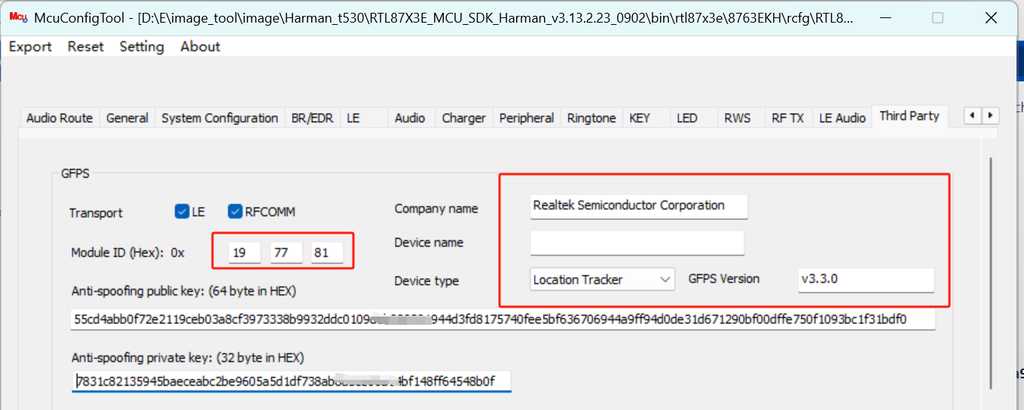

#### 2.4 2024/5/11以后：更新至finder1.3后，需要填写注册model id的时候填写的 ”Company name”, ”Device name” 和 ”Device type”
#### 2.5 .MCU cfg tool 需要配置按键停止响铃功能
for example:

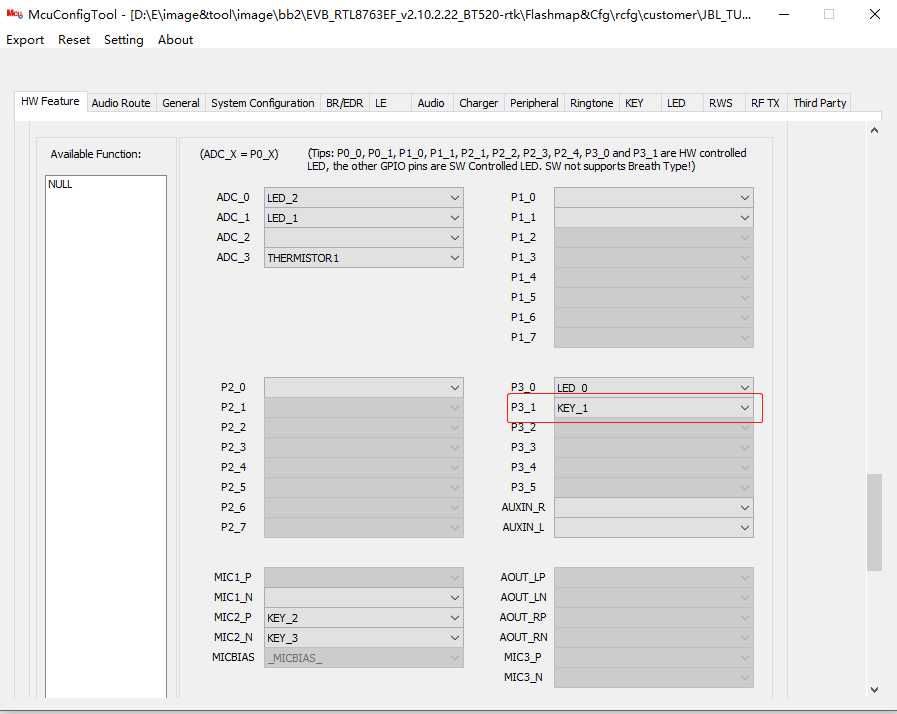

配置key1接P3_1

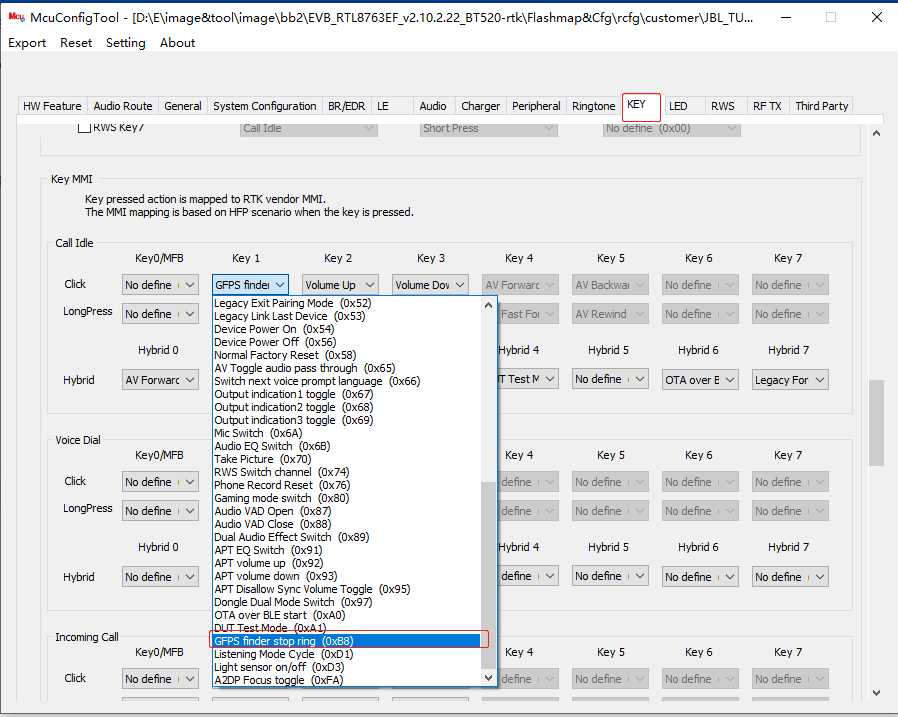

配置key1短按之后触发GFPS finder停止响铃

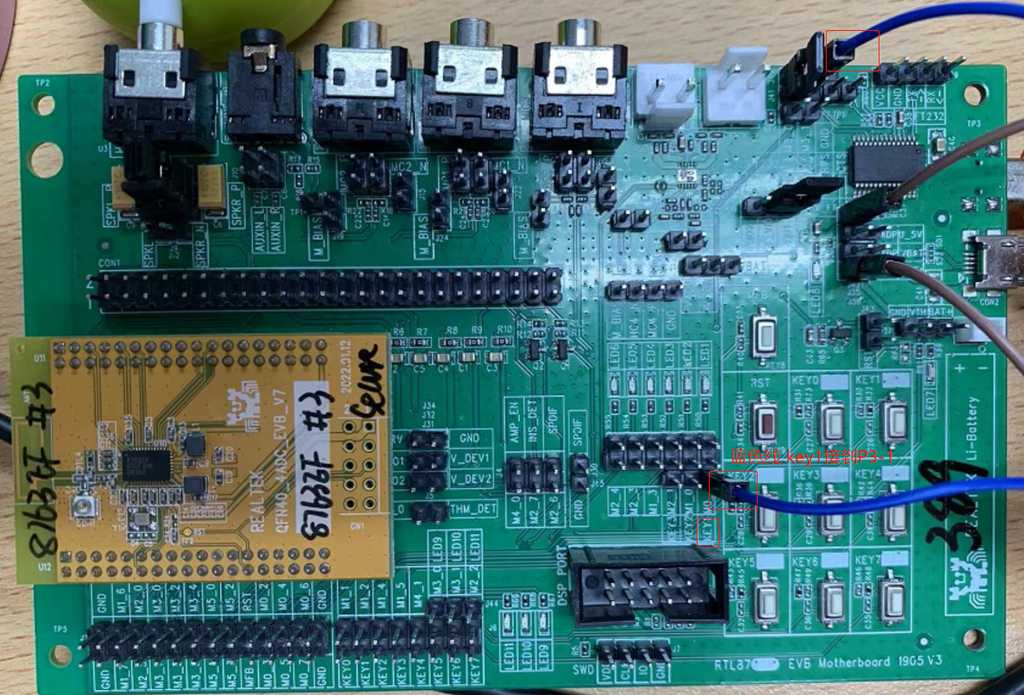

开发板上 key1 接到M3_1

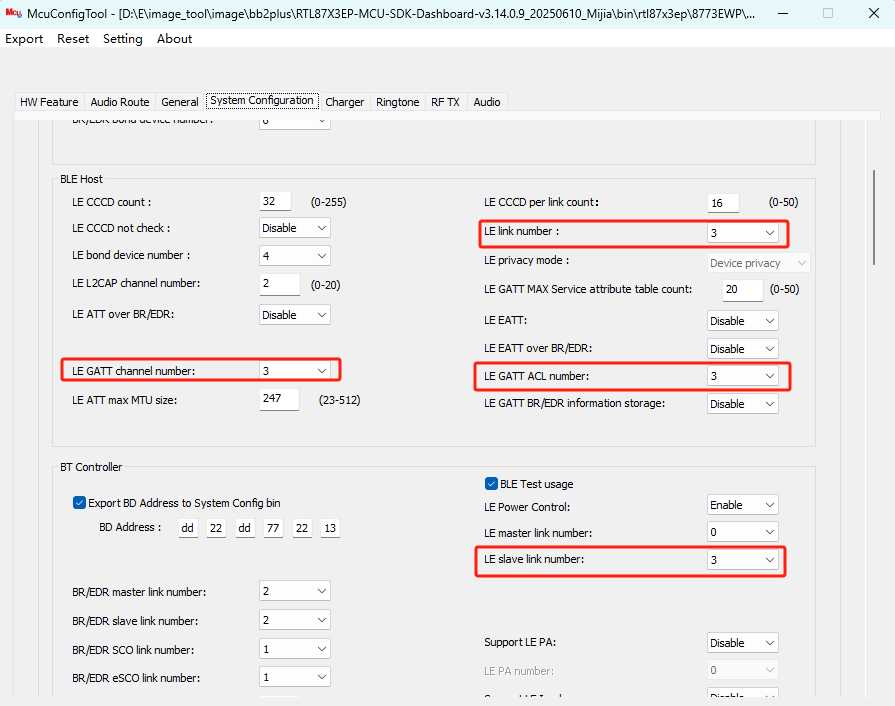

#### 2.6 Finder adv 需要占用一条BLE link，GFPS adv要占用一条 BLE link, 所以这边LE link number 和 LE slave link number要在原有的基础上+2
\

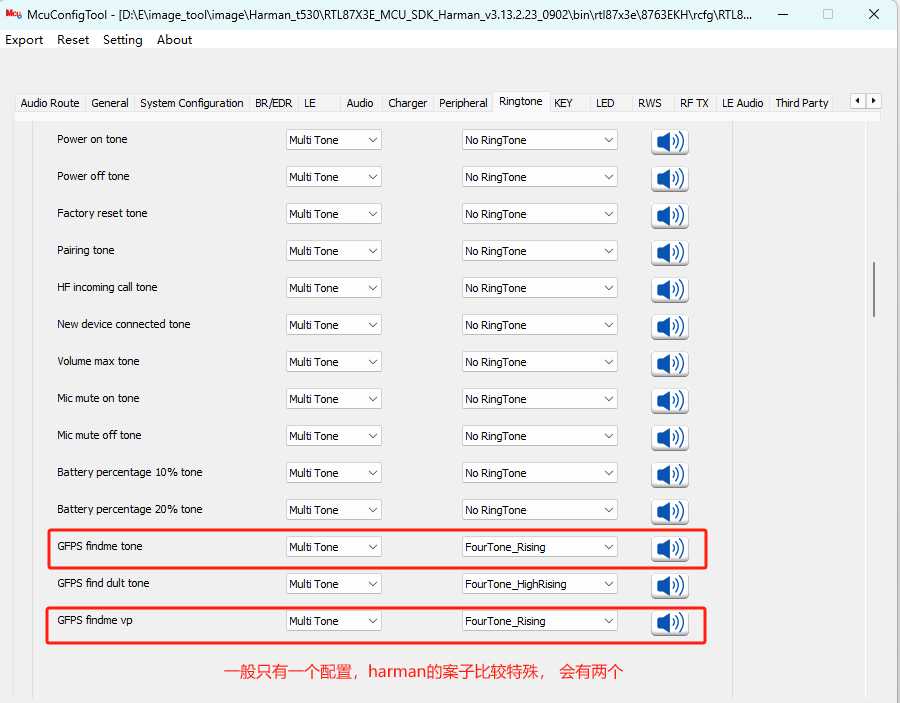

#### 2.7 要想让finder响铃，mcu cfg tool 需要配置对应的vp
\

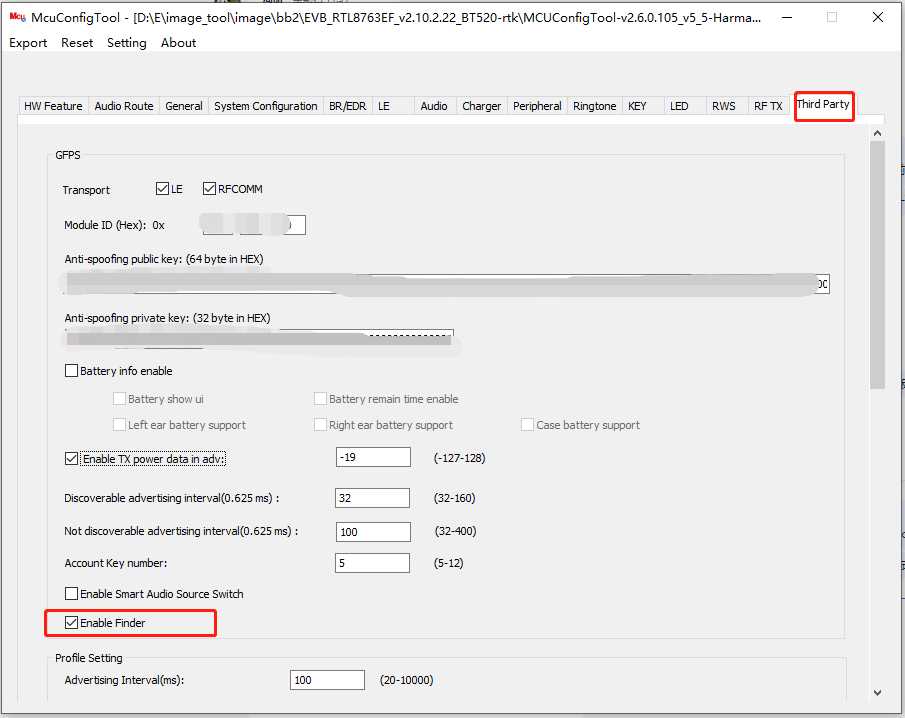

#### 2.8 mcu cfg tool 需要enable finder 功能
\

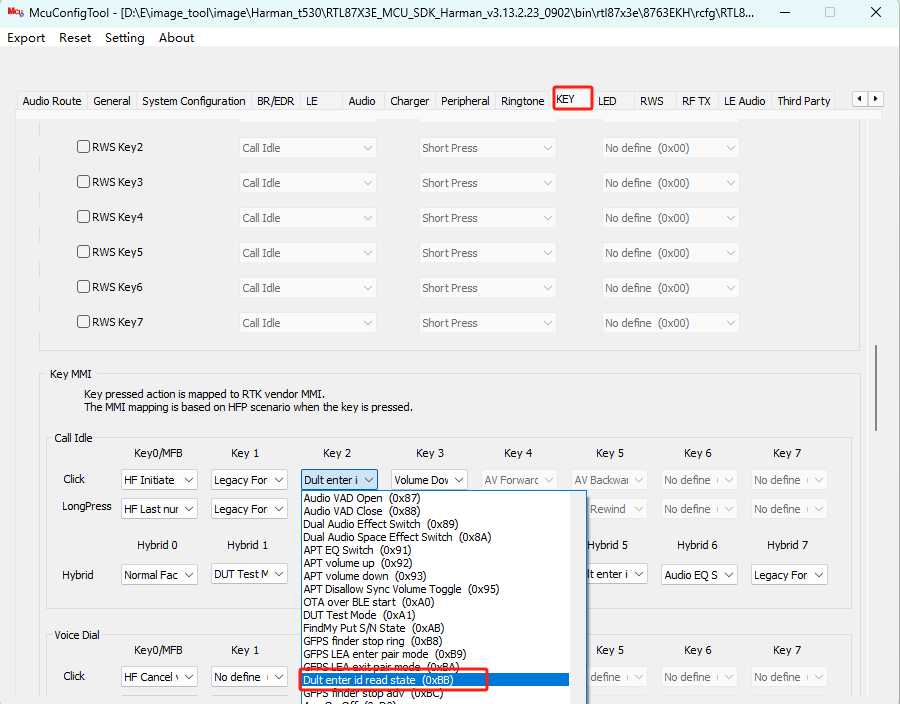

#### 2.9 2024/5/11： 更新至finder1.3后，KEY配置界面需要配置按键0xBB Dult enter id read state mode
\
#### 2.10 2024/5/11： 更新至finder1.3后，Ringtone配置页面需要配置GFPS find dult（Harman案子比较特殊，分为两个响铃：GFPS find dult tone和GFPS find dult vp， 其他案子一般就一个）
\

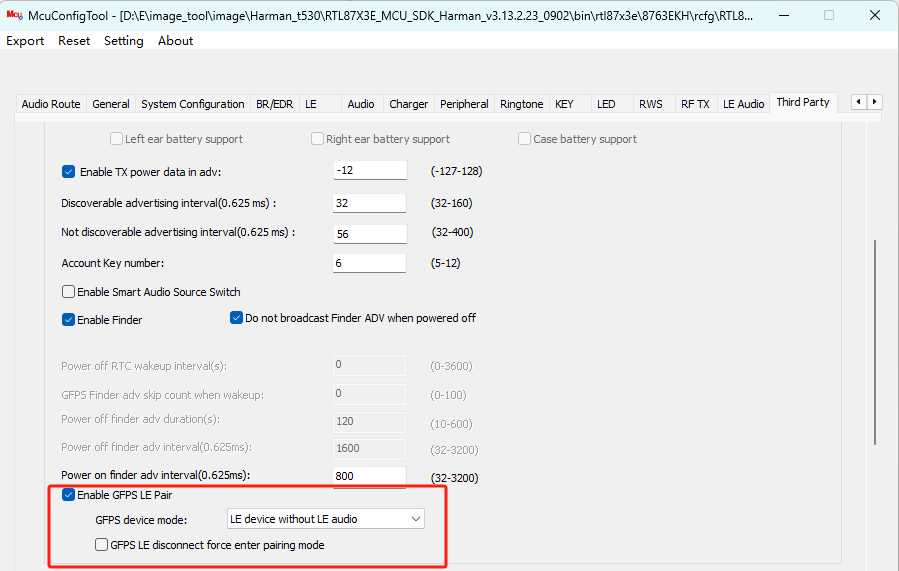

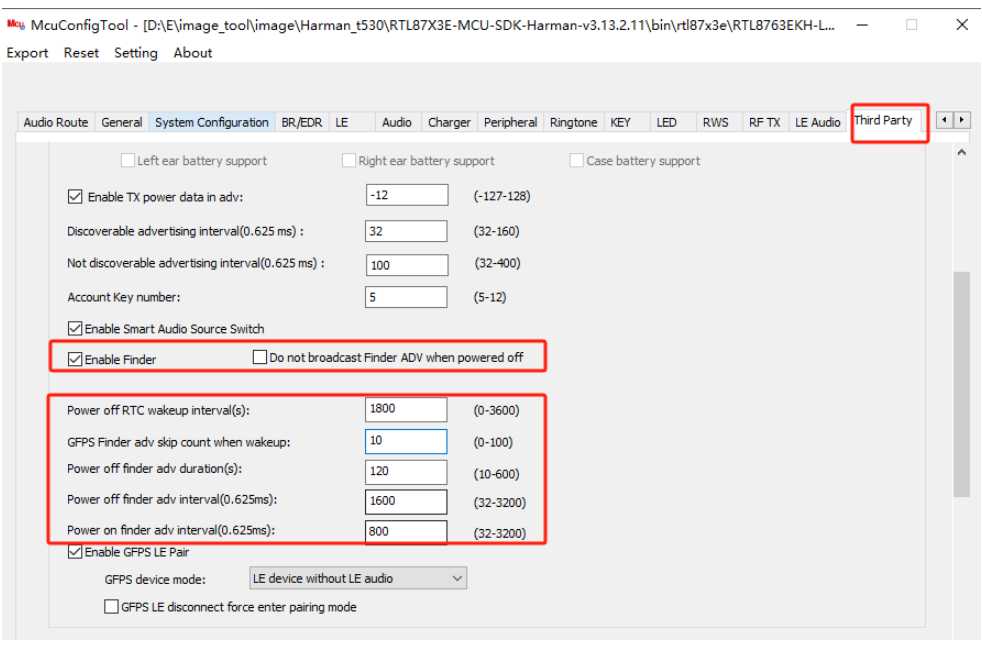

#### 2.11 如果需要关机之后依然打finder广播需要配置以下信息：
详细信息可以参考mcu cfg tool中 GFPS 各配置项的含义 - BT_Market - WIKI 中的: ”9. GFPS Finder相关配置信息描述”
\
\
