### 1  MCUConfigTool 配置

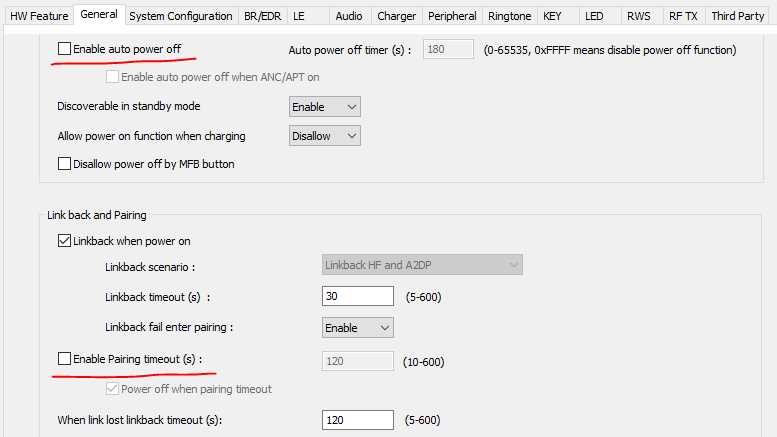

#### 1.1 General 页面 : 不勾选 Enable auto power off, <span style="letter-spacing: -0.003em;">不勾选 Enable pairing timeout</span>

<span style="color: rgb(255,0,0);">**Note**:</span>

修改为了便于GFPS测试，GFPS 测试的时候或者是过认证的时候需要修改， **<span style="color: rgb(255,0,0);">量产时可以考虑不修改。</span>**

![](images/1.2.1+设备端环境搭建_bcd362b7.jpg)

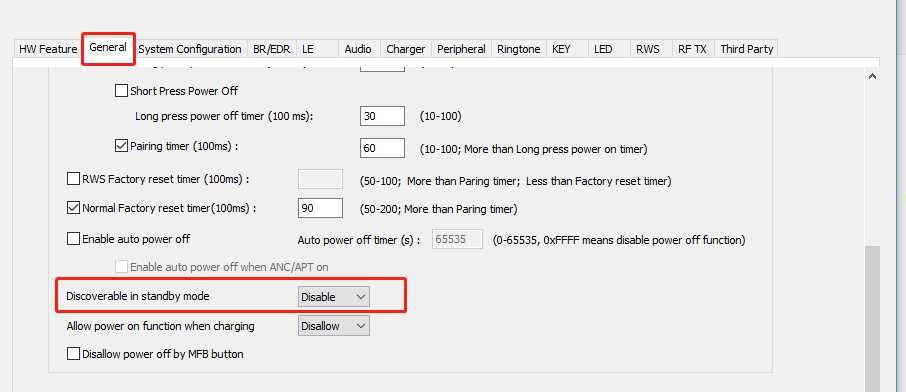

#### 1.2 General 页面 : Discoverable in standby mode 设置成disable。<span style="color: rgb(255,0,0);">**强制要求必须修改**</span>

<span style="color: rgb(255,0,0);">**Note**:</span>

GFPS 耳机第一次和一只手机配对成功之后(initial pairing 成功)，就会进入 subsequent pairing mode。

所以initial pairing 成功之后，不管耳机是进入idle mode 还是进入connectable mode(multilink 支持)，都不应该再设置成discoverable。

![](images/1.2.1+设备端环境搭建_d0e3475d.jpg)

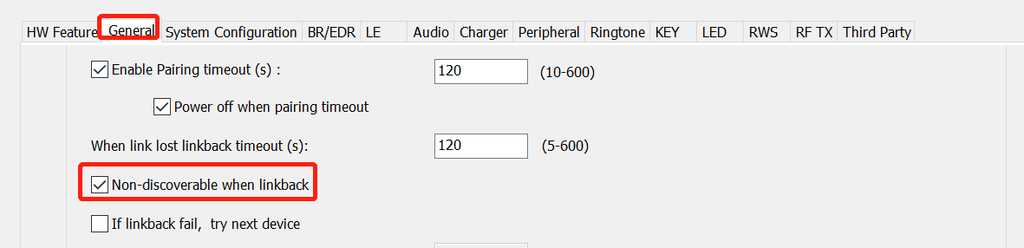

#### 1.3  General 页面: 勾选 Non-discoverable when linkback <span style="color: rgb(255,0,0);">**强制要求必须修改**</span>

linkback模式下DUT不应该discoverable，不然手机端会一直弹配对窗口。<span style="color: rgb(255,0,0);">   </span>

\

![](images/1.2.1+设备端环境搭建_ae49306f.jpg)

#### 1.4 勾选Multi-link support, 并且不要勾选 Enter pairing state while only available device is connected  <span style="color: rgb(255,0,0);">**强制要求必须修改**</span>

下面红框里的**<span style="color: rgb(255,0,0);">不可以勾选</span>  **<span style="color: rgb(0,0,0);letter-spacing: 0.0px;">不然battery HUN测试可能测不过，</span> **<span class="jira-issue" client-id="SINGLE_2d885edc-676b-3349-9548-fe5648c9d8cd_948641792_2c9082e76519d09101657ff5cfb3003b" jira-key="BBPRO2BUG-21515"> <a href="https://jira.realtek.com/browse/BBPRO2BUG-21515" class="jira-issue-key"><span class="aui-icon aui-icon-wait issue-placeholder"></span>BBPRO2BUG-21515</a> - <span class="summary">Getting issue details...</span> <span class="aui-lozenge aui-lozenge-subtle aui-lozenge-default issue-placeholder">STATUS</span> </span>**

![](images/1.2.1+设备端环境搭建_f1131ed7.jpg)

#### 1.5 Third Party页面配置GFPS参数

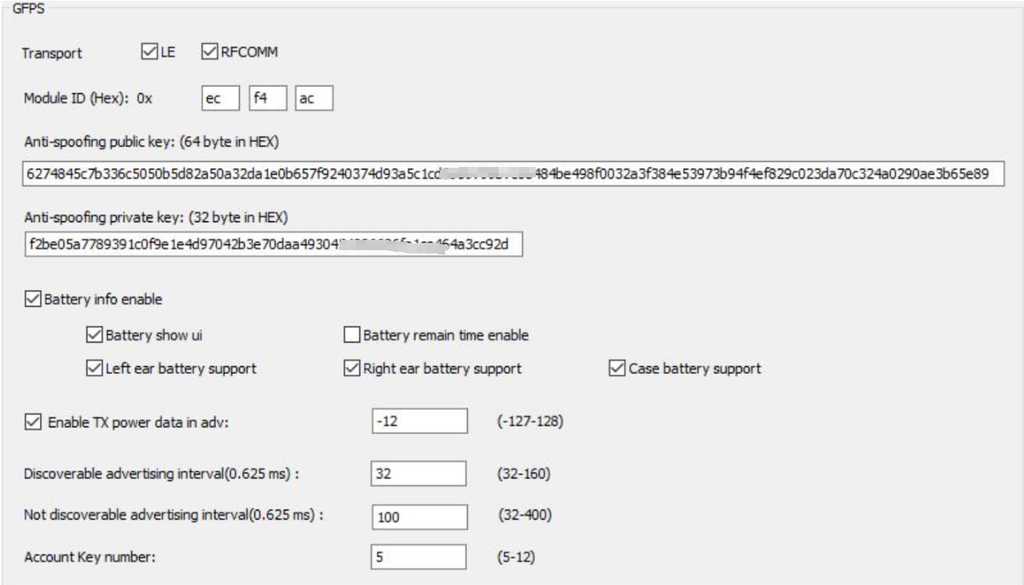

在Third Party页面配置GFPS参数，详细信息参考 <a href="https://wiki.realtek.com/pages/viewpage.action?pageId=158870786" rel="nofollow">mcu cfg tool中 GFPS 各配置项的含义 - BT_Market - WIKI</a>

![](images/1.2.1+设备端环境搭建_e93dd0c7.jpg)

下面是RTK已通过认证的Module ID

[认证结果及认证通过的model_id 和key](/pages/viewpage.action?pageId=204620689)

#### 1.6 配置GFPS findme voice prompt tone

<a href="#" class="unresolved">gfps_findme.wav</a>

自行选择wav文件作为findme vp tone，

wav文件名称可以自行修改，放入MCU config tool vp目录，

建议findme的wav文件可以播放久一些，这样才能达到提示的效果。

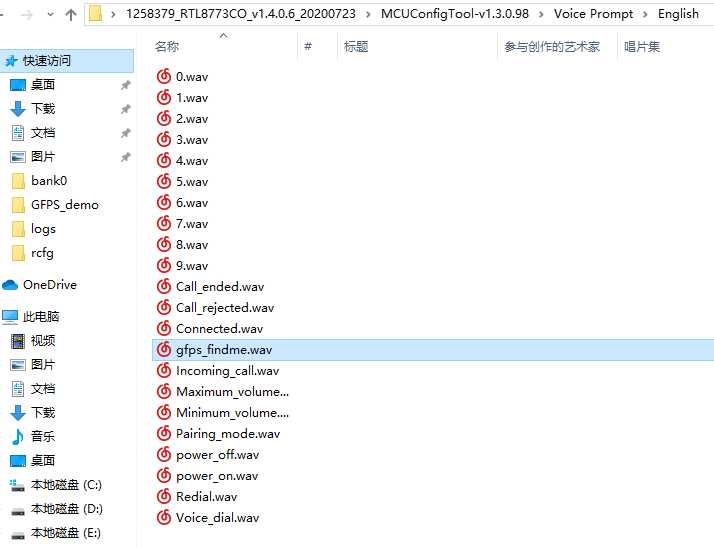

如下图所示：

![](images/1.2.1+设备端环境搭建_44f49178.jpg)

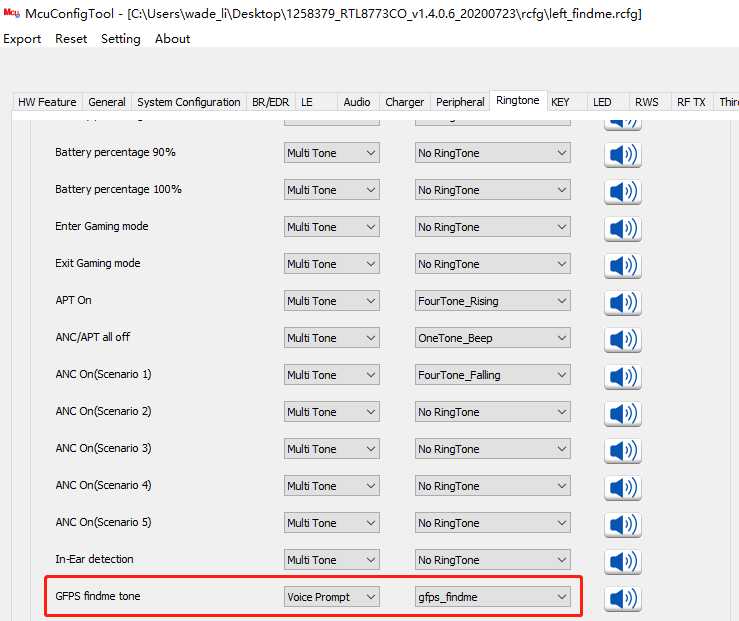

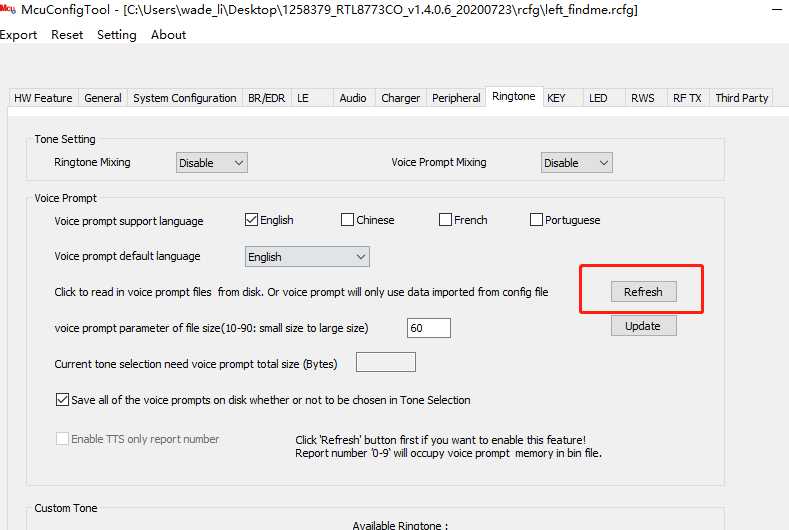

打开MCU config tool开始配置findme tone，

首先refresh一下，让tool能够识别新的wav文件，

然后就可以选择vp tone了，

如下图所示：

![](images/1.2.1+设备端环境搭建_a176185f.jpg)

![](images/1.2.1+设备端环境搭建_47b6458d.jpg)

#### 1.7 保存新生成的 APP UI Parameter File 和 System Config File

#### **1.8 Note**

##### 1.建议把BD Address和Device Name也改一下

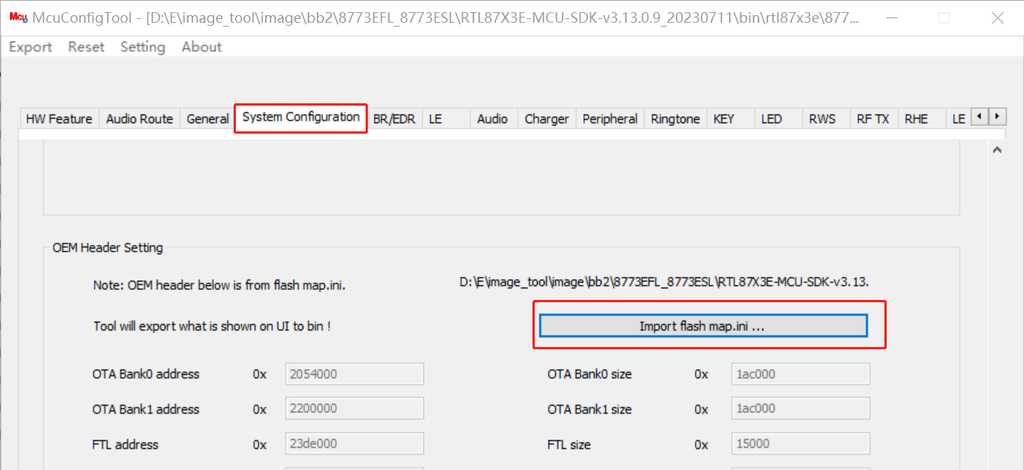

##### 2.建议Export 生成rcfg之前先导入正确的flash_map.ini

![](images/1.2.1+设备端环境搭建_ecc9e5f4.jpg)

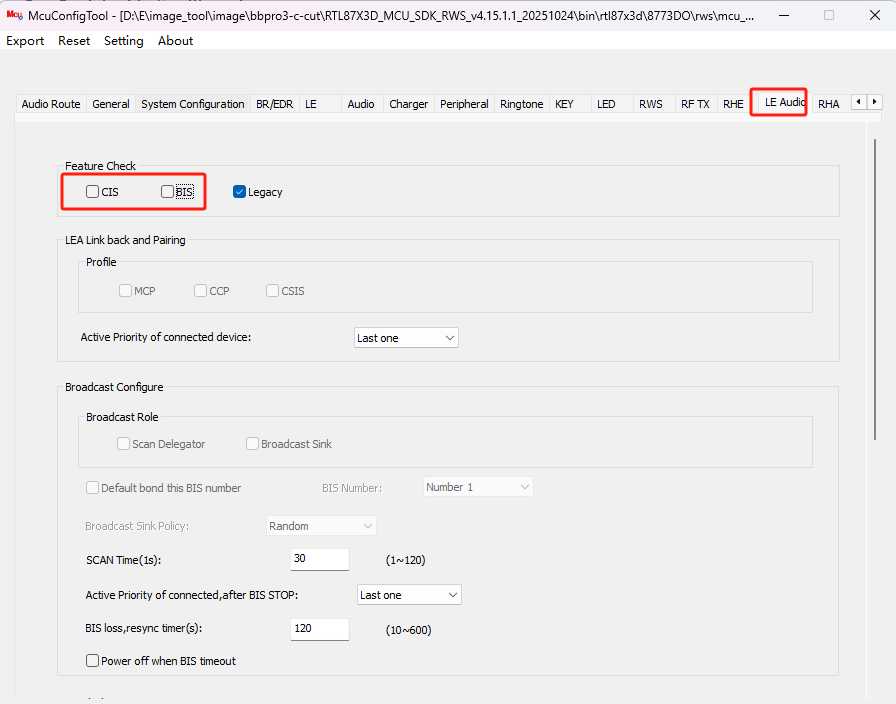

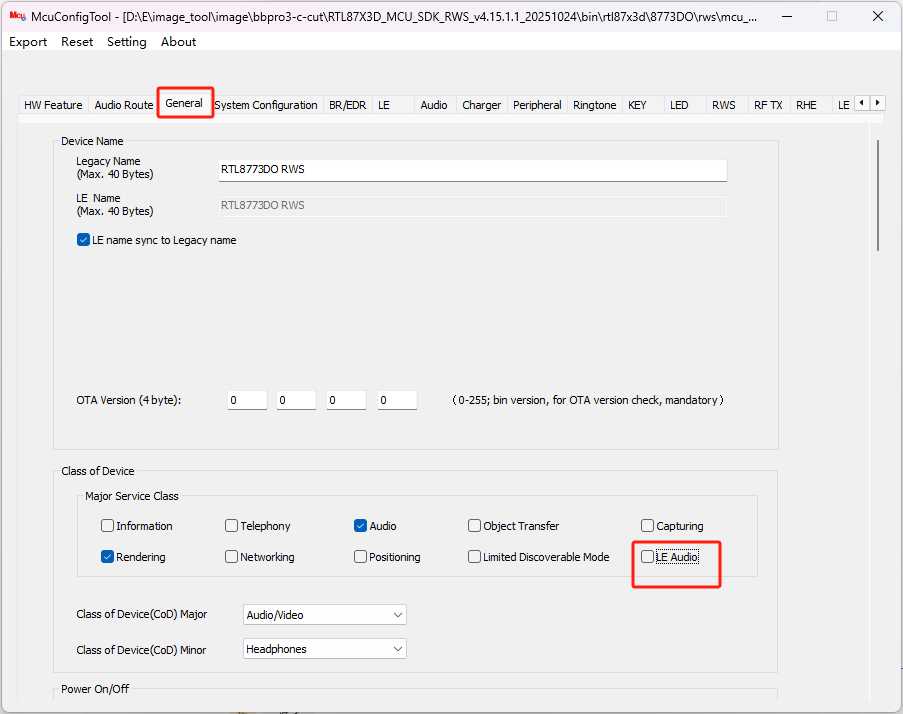

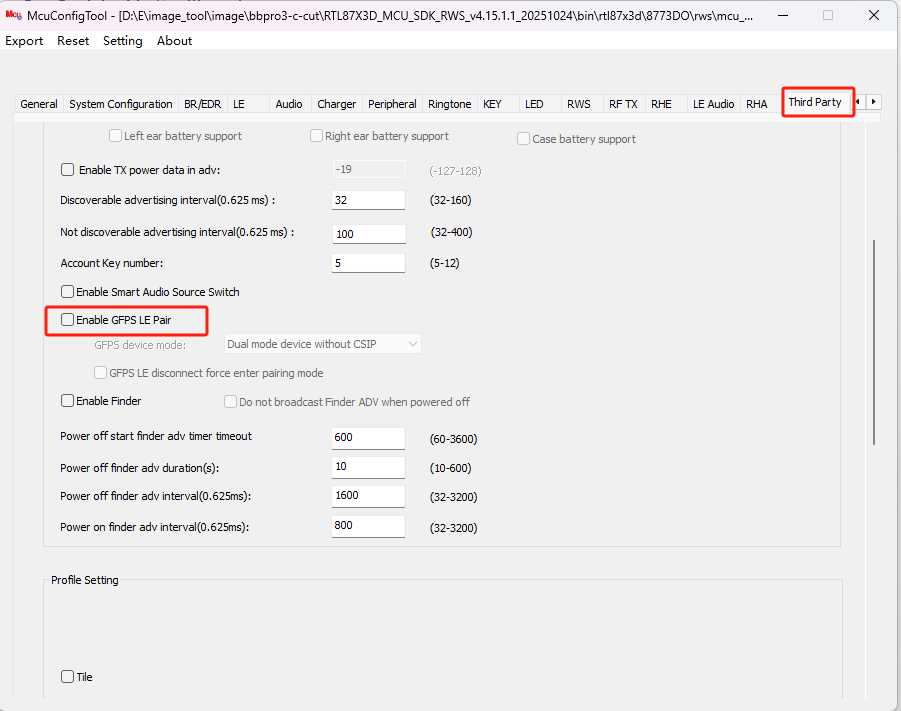

##### 3.因为设备不支援LEA， LEA相关的配置要务必关掉：

![](images/1.2.1+设备端环境搭建_739f0969.jpg)

![](images/1.2.1+设备端环境搭建_f4a95b98.jpg)

![](images/1.2.1+设备端环境搭建_9754b655.jpg)

### 2 TWS 耳机 GFPS battery feature测试环境搭建(<span style="color: rgb(255,0,0);">只有TWS耳机需要做GFPS battery测试，single mode 不需要测试</span>)

Note：

测试battery的时候需要搭配充电盒

#### 2.1.mcu config tool 配置：

##### 2.1.1 HW Feature 模块

       勾选Charger功能：

![](images/1.2.1+设备端环境搭建_e897c395.jpg)

勾选支持充电盒功能，<span style="color: rgb(255,0,0);">注意如果充电盒image烧录的是20ms,下面红色框中的40ms也要改成20ms,这个要和充电盒image匹配的。</span>

<span style="color: rgb(255,0,0);">如果充电盒image 烧录的是40ms：</span>

![](images/1.2.1+设备端环境搭建_2c7a3a42.jpg)

如果充电盒image烧录的是20ms:\
![](images/1.2.1+设备端环境搭建_e2ad22ee.jpg)

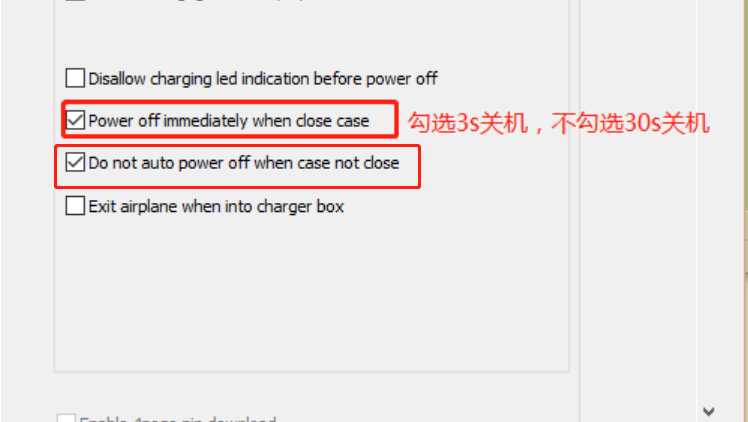

勾选power off immediately when chose case和do not auto power off when case not close

![](images/1.2.1+设备端环境搭建_0ef42c25.jpg)

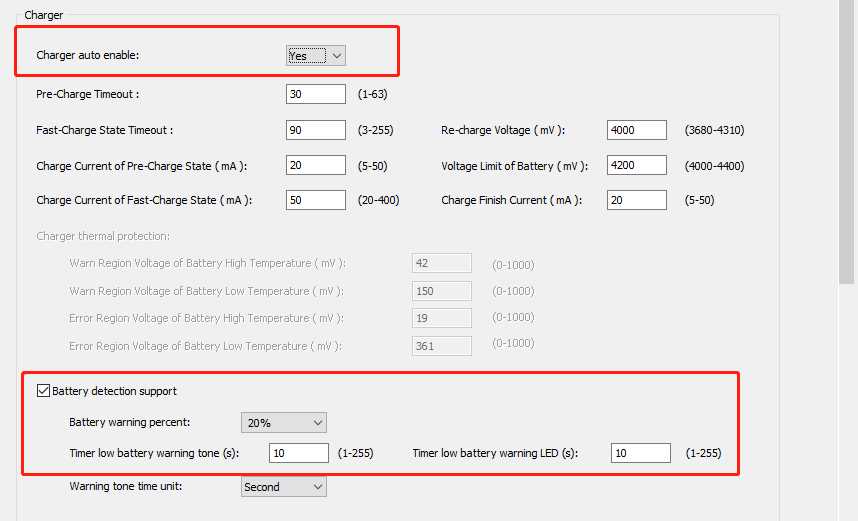

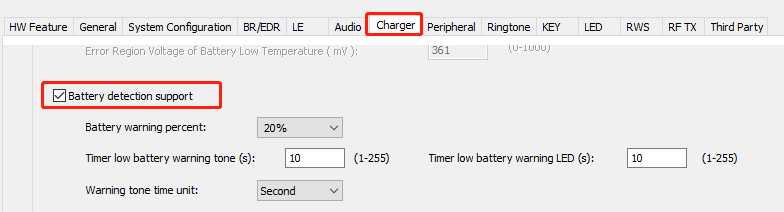

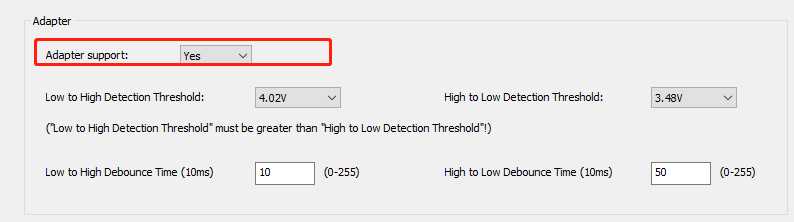

##### 2.1.2 charger 模块，勾选battery detection support

![](images/1.2.1+设备端环境搭建_9e0e41b4.jpg)

![](images/1.2.1+设备端环境搭建_6fac7144.jpg)

![](images/1.2.1+设备端环境搭建_9cf79166.jpg)

##### 2.1.3 general 模块

![](images/1.2.1+设备端环境搭建_c67fec09.jpg)

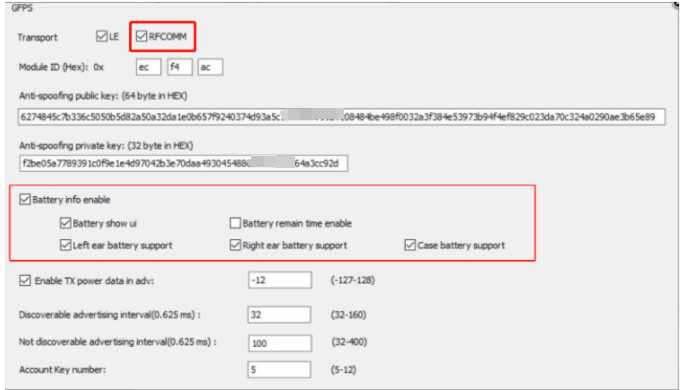

2.1.4 third party 模块 enable battery 功能

![](images/1.2.1+设备端环境搭建_01ca4548.jpg)

#### 2.2.充电盒配置：

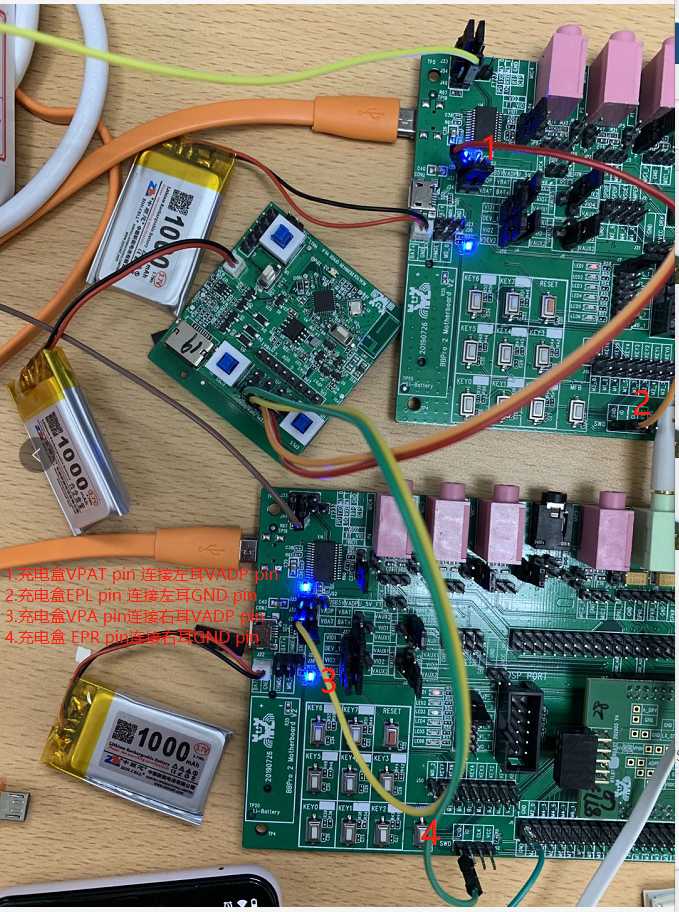

##### 2.2.1 接线设置

![](images/1.2.1+设备端环境搭建_37c0eb49.jpg)

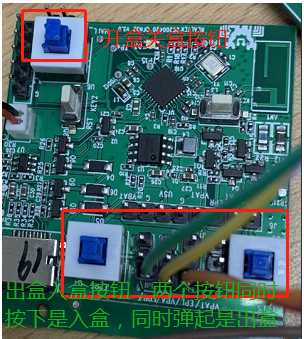

##### 2.2.2 充电盒操作

![](images/1.2.1+设备端环境搭建_60864ced.jpg)

#### **2.3 Note**

##### 2.3.1 开关盒操作步骤

1.左右耳factory reset 之后，先按下出盒入盒按钮（确保两个按钮同时按下，代表左右耳机入盒），耳机入盒之后，再按下开盒关盒按钮(按键弹起是开盒)，耳机端可以听到power on的提示音，说明开盒成功。有时候开盒成功但是没有提示音，此时可以看一下log：

app_adp_handle_msg +++++ AD2B_CMD_POWER_ON =3，如果有AD2B_CMD_POWER_ON的log说明开盒成功

2.按下开盒关盒按钮，按键按下是关盒，耳机端可以听到power off的提示音，说明关盒成功。有时候关盒成功但是没有提示音，此时可以看一下log：

app_adp_handle_msg +++++ AD2B_CMD_POWER_OFF =4，如果有AD2B_CMD_POWER_OFF的log说明关盒成功

3.如果重新烧录app的bin. 烧录完成之后要先按一下reset按键，然后按开盒关盒按钮进行操作。

**4.关盒之后，3s关机，关机之后 3s会 watch dog reset，故关盒之后建议等10s才可以再次开盒，否则开机流程可能会不正常：**

相关代码修改(仅用于GFPS认证)：

关盒之后3s关机：

\#define ADP_CLOSE_CASE_TIMEOUT_MS                       3000

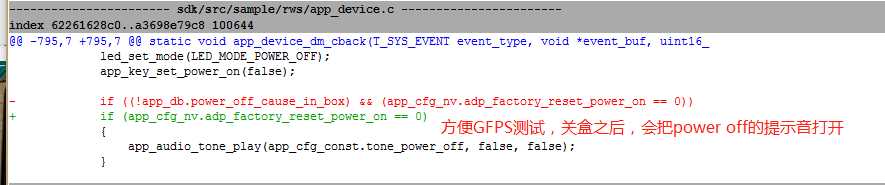

关机之后，打开power off的提示音(目前没有打开，可以不需要修改，使用默认配置就好)

![](images/1.2.1+设备端环境搭建_3bc0451e.jpg)

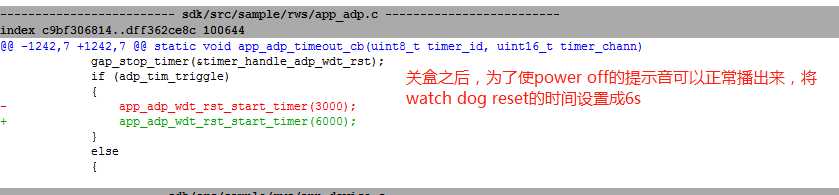

watch dog reset的时间改成6s,目前没有设置成6s,使用默认设置3s，目前测试看是ok的，所以这个也可以不用修改

![](images/1.2.1+设备端环境搭建_5776e5d1.jpg)

##### 2.3.2 HUN显示测试

HUN(Heads up notification)显示图如下：

![](images/1.2.1+设备端环境搭建_2b75a162.jpg)

一次HUN显示成功之后，需要先把上次的显示信息清掉,再执行下一次操作：

![](images/1.2.1+设备端环境搭建_508076bd.jpg)

\

##### 2.3.3 demo rcfg， <span style="color: rgb(255,0,0);">里面有model id信息，不可以直接开给客户！！！</span>

<a href="/download/attachments/139180496/GFPS_Left.rcfg?version=1&amp;modificationDate=1636711808317&amp;api=v2" data-linked-resource-container-id="139180496" data-linked-resource-container-version="20" data-linked-resource-content-type="application/octet-stream" data-linked-resource-default-alias="GFPS_Left.rcfg" data-linked-resource-id="205658521" data-linked-resource-type="attachment" data-linked-resource-version="1">GFPS_Left.rcfg</a>

<a href="/download/attachments/139180496/GFPS_Right.rcfg?version=1&amp;modificationDate=1636711808877&amp;api=v2" data-linked-resource-container-id="139180496" data-linked-resource-container-version="20" data-linked-resource-content-type="application/octet-stream" data-linked-resource-default-alias="GFPS_Right.rcfg" data-linked-resource-id="205658522" data-linked-resource-type="attachment" data-linked-resource-version="1">GFPS_Right.rcfg</a>

\

\
