### 1 MCUConfigTool 配置

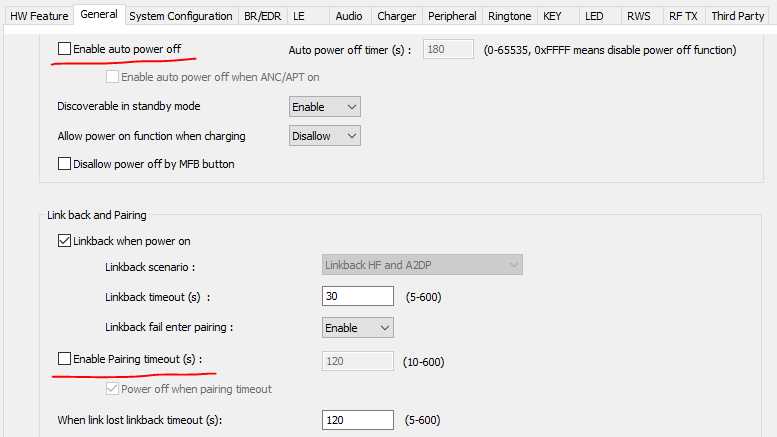

#### 1.1 General 页面 : 不勾选 Enable auto power off, 不勾选 Enable pairing timeout
**Note**:
修改为了便于GFPS测试，GFPS 测试的时候或者是过认证的时候需要修改， **量产时可以考虑不修改。**

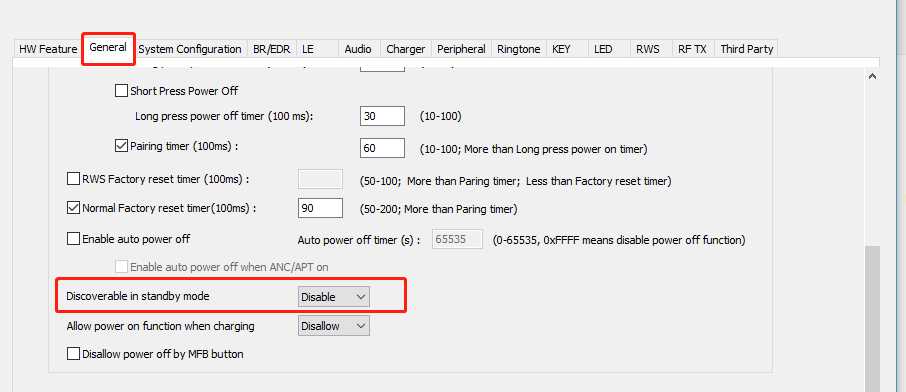

#### 1.2 General 页面 : Discoverable in standby mode 设置成disable。**强制要求必须修改**
**Note**:
GFPS 耳机第一次和一只手机配对成功之后(initial pairing 成功)，就会进入 subsequent pairing mode。
所以initial pairing 成功之后，不管耳机是进入idle mode 还是进入connectable mode(multilink 支持)，都不应该再设置成discoverable。

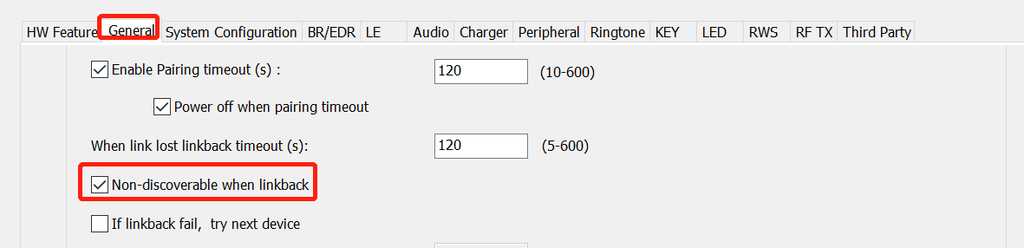

#### 1.3 General 页面: 勾选 Non-discoverable when linkback **强制要求必须修改**
linkback模式下DUT不应该discoverable，不然手机端会一直弹配对窗口。
\
#### 1.4 勾选Multi-link support, 并且不要勾选 Enter pairing state while only available device is connected **强制要求必须修改**
下面红框里的**不可以勾选 **不然battery HUN测试可能测不过， ** BBPRO2BUG-21515 - Getting issue details... STATUS **

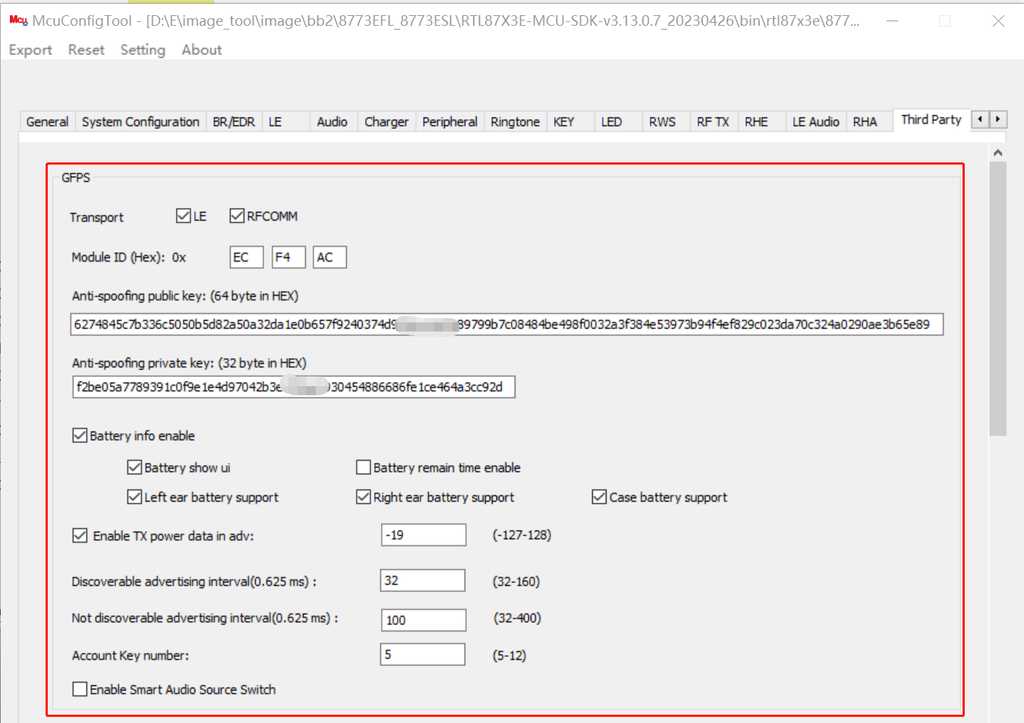

#### 1.5 Third Party页面配置GFPS参数
在Third Party页面配置GFPS参数，详细信息参考 mcu cfg tool中 GFPS 各配置项的含义 - BT_Market - WIKI
下面是RTK已通过认证的Module ID
[认证结果及认证通过的model_id 和key](/pages/viewpage.action?pageId=204620689)
#### 1.6 配置GFPS findme voice prompt tone

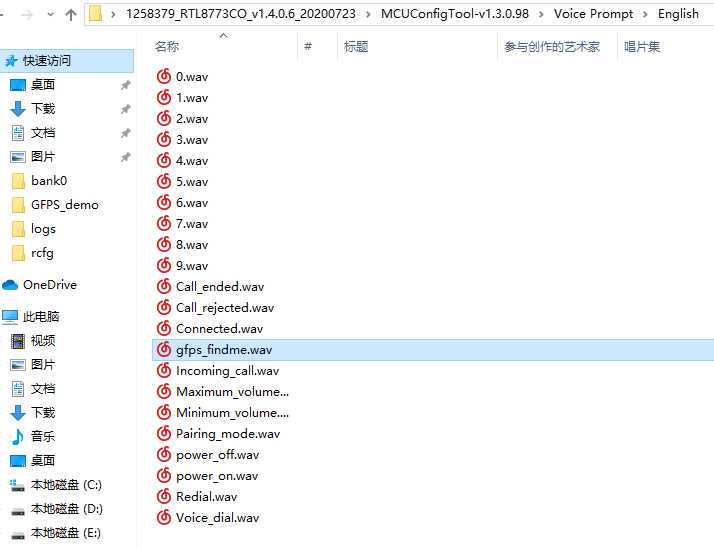

gfps_findme.wav
自行选择wav文件作为findme vp tone，
wav文件名称可以自行修改，放入MCU config tool vp目录，
建议findme的wav文件可以播放久一些，这样才能达到提示的效果。
如下图所示：

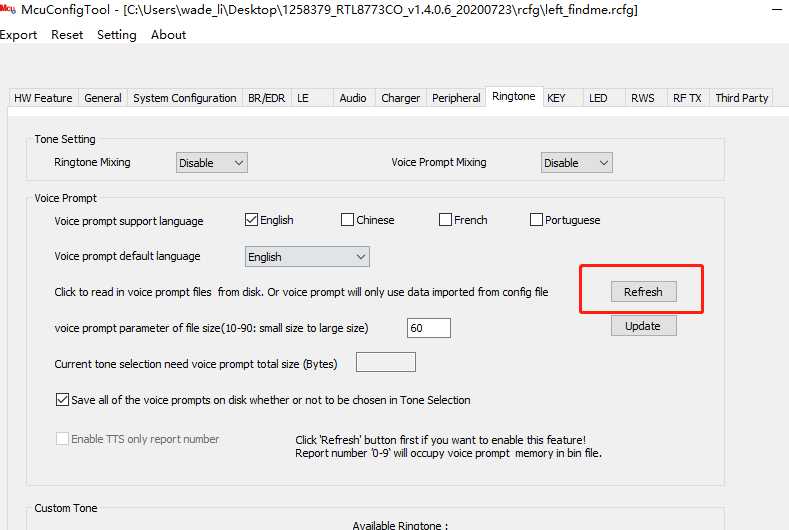

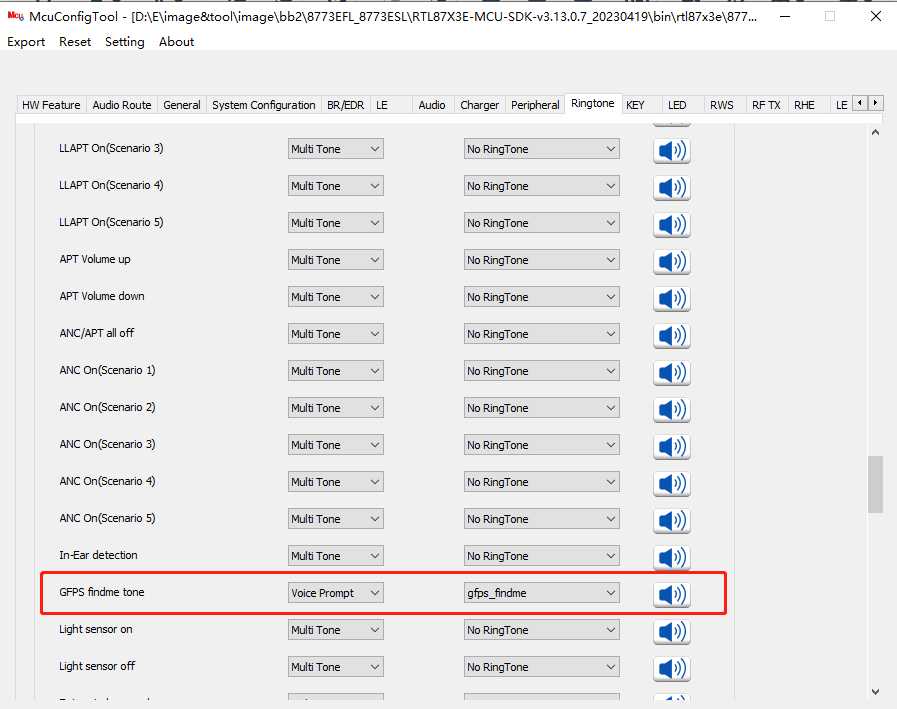

打开MCU config tool开始配置findme tone，
首先refresh一下，让tool能够识别新的wav文件，

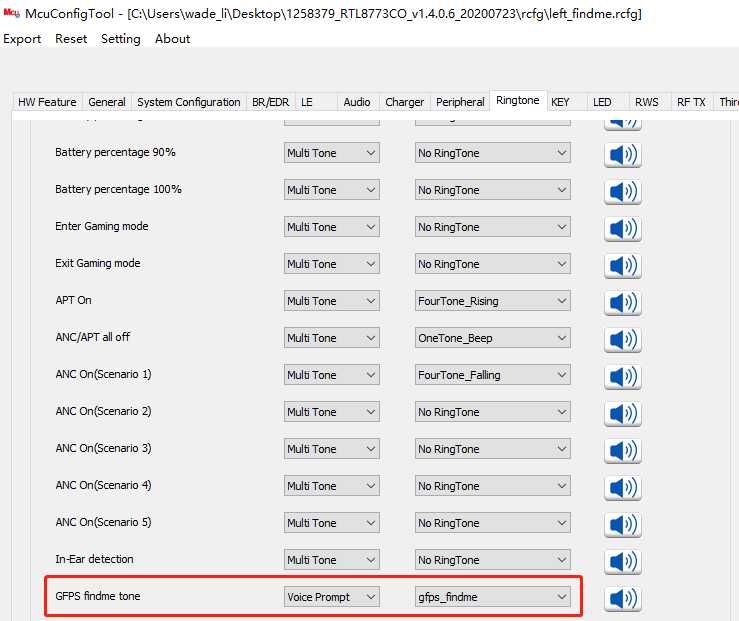

然后就可以选择vp tone了，
如下图所示：
#### 1.7 保存新生成的 APP UI Parameter File 和 System Config File
#### **1.8 Note**
1.建议把BD Address和Device Name也改一下

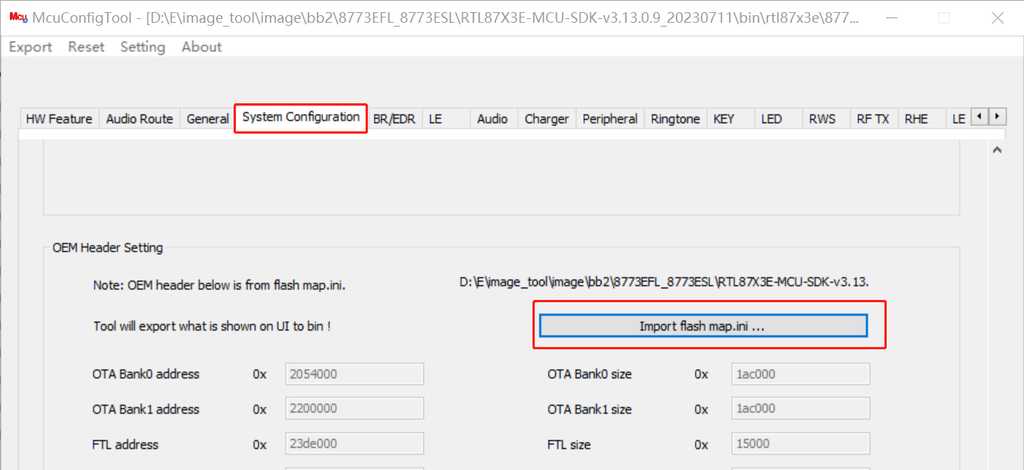

2.建议Export 生成rcfg之前先导入正确的flash_map.ini
\
### 2 TWS 耳机 GFPS battery feature测试环境搭建(只有TWS耳机需要做GFPS battery测试，single mode 不需要测试)
Note：
测试battery的时候需要搭配充电盒
#### 2.1.mcu config tool 配置：
##### 2.1.1 HW Feature 模块

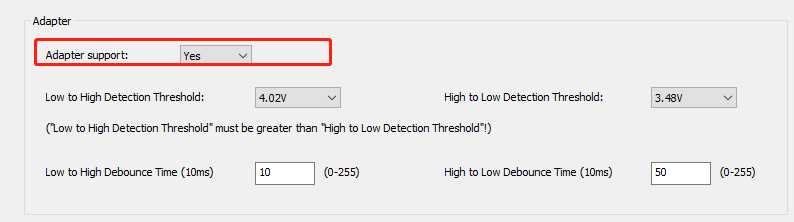

勾选Charger功能：
勾选支持充电盒功能，注意如果充电盒image烧录的是20ms,下面红色框中的40ms也要改成20ms,这个要和充电盒image匹配的。
如果充电盒image 烧录的是40ms：
如果充电盒image烧录的是20ms:\

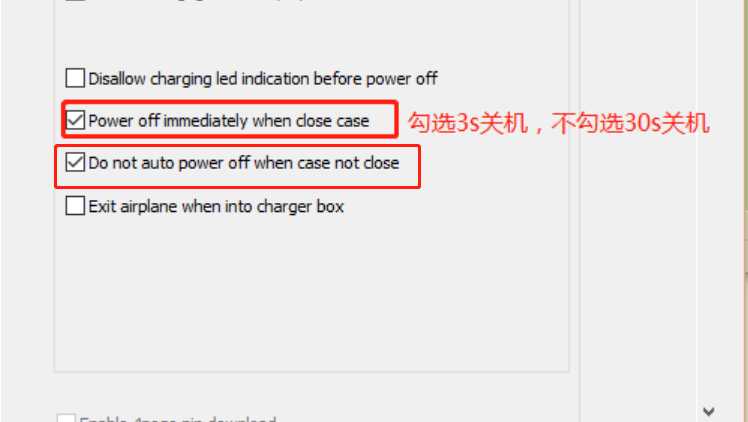

勾选power off immediately when chose case和do not auto power off when case not close

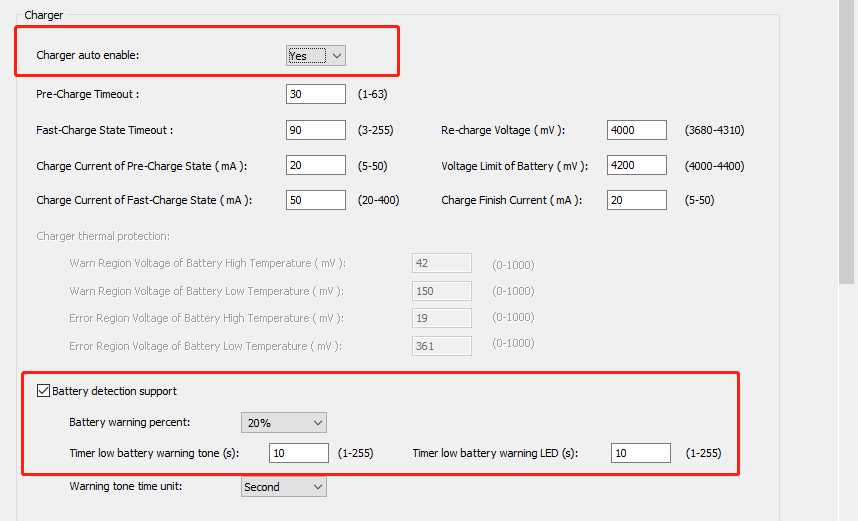

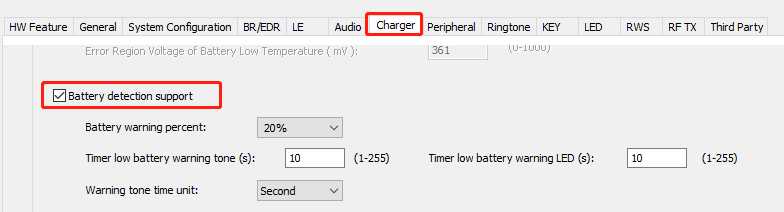

##### 2.1.2 charger 模块，勾选battery detection support
##### 2.1.3 general 模块

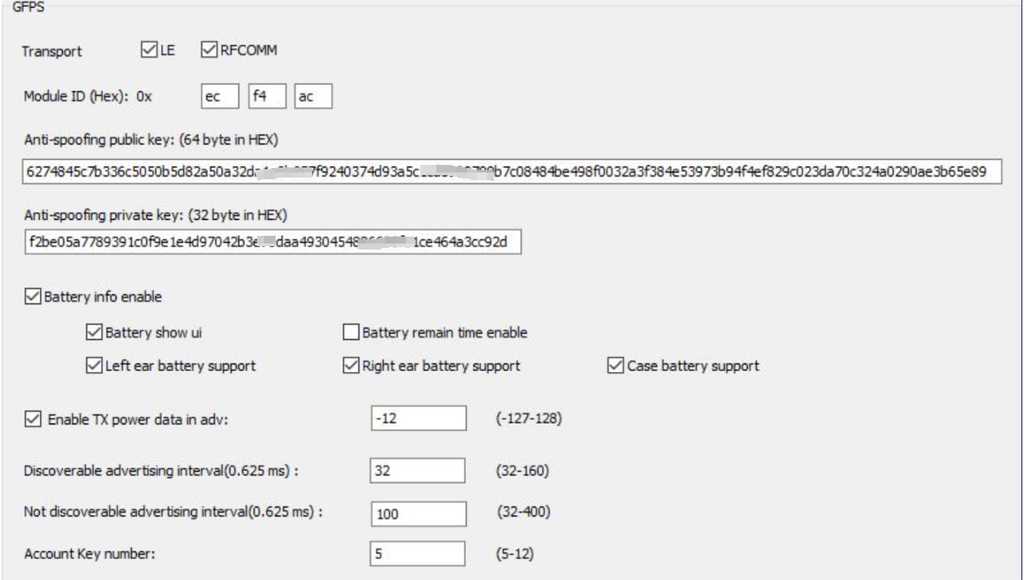

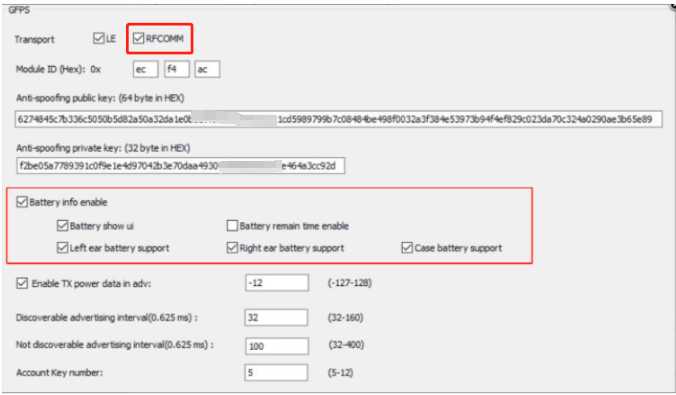

2.1.4 third party 模块 enable battery 功能
#### 2.2.充电盒配置：

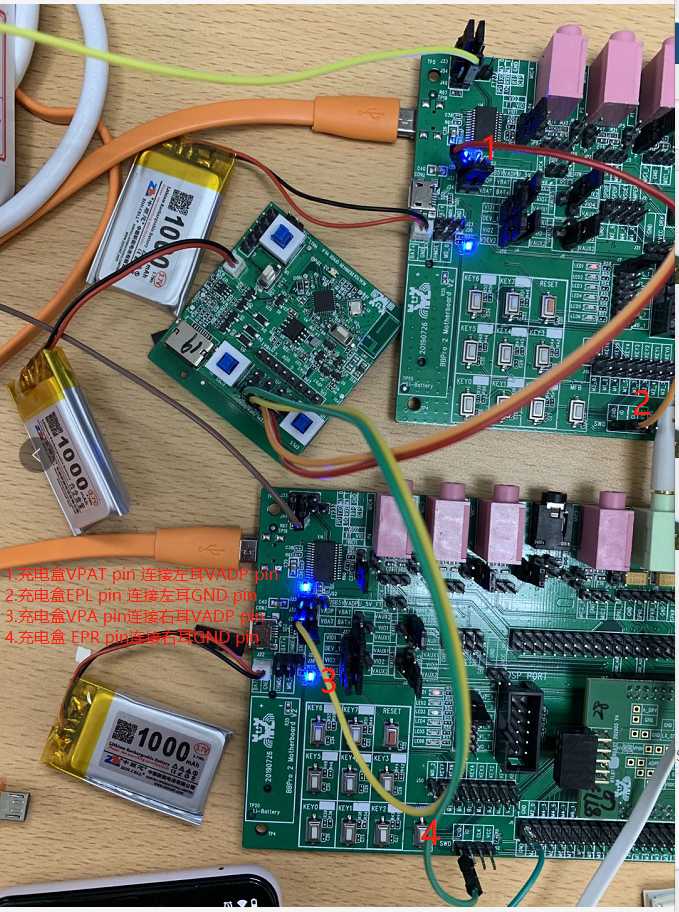

##### 2.2.1 接线设置
##### 2.2.2 充电盒操作
#### **2.3 Note**
##### 2.3.1 开关盒操作步骤

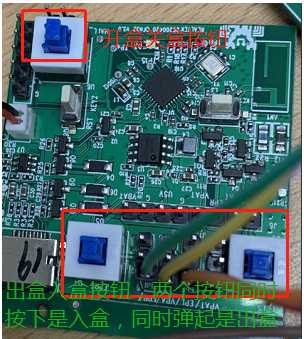

1.左右耳factory reset 之后，先按下出盒入盒按钮（确保两个按钮同时按下，代表左右耳机入盒），耳机入盒之后，再按下开盒关盒按钮(按键弹起是开盒)，耳机端可以听到power on的提示音，说明开盒成功。有时候开盒成功但是没有提示音，此时可以看一下log：
app_adp_handle_msg +++++ AD2B_CMD_POWER_ON =3，如果有AD2B_CMD_POWER_ON的log说明开盒成功
2.按下开盒关盒按钮，按键按下是关盒，耳机端可以听到power off的提示音，说明关盒成功。有时候关盒成功但是没有提示音，此时可以看一下log：
app_adp_handle_msg +++++ AD2B_CMD_POWER_OFF =4，如果有AD2B_CMD_POWER_OFF的log说明关盒成功
3.如果重新烧录app的bin. 烧录完成之后要先按一下reset按键，然后按开盒关盒按钮进行操作。
**4.关盒之后，3s关机，关机之后 3s会 watch dog reset，故关盒之后建议等10s才可以再次开盒，否则开机流程可能会不正常：**
相关代码修改(仅用于GFPS认证)：
关盒之后3s关机：
\#define ADP_CLOSE_CASE_TIMEOUT_MS 3000

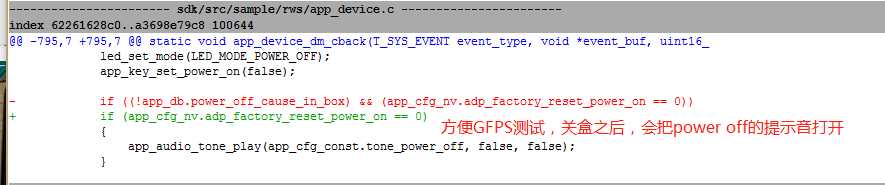

关机之后，打开power off的提示音(目前没有打开，可以不需要修改，使用默认配置就好)

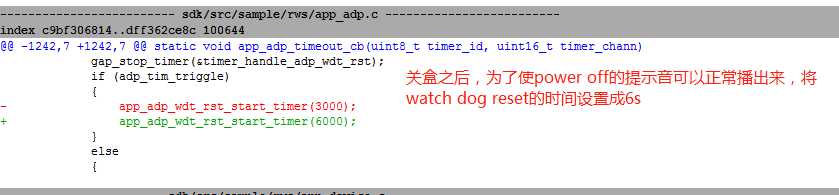

watch dog reset的时间改成6s,目前没有设置成6s,使用默认设置3s，目前测试看是ok的，所以这个也可以不用修改
##### 2.3.2 HUN显示测试
HUN(Heads up notification)显示图如下：
一次HUN显示成功之后，需要先把上次的显示信息清掉,再执行下一次操作：
\
##### 2.3.3 demo rcfg
GFPS_Left.rcfg
GFPS_Right.rcfg
\
### 3 GFPS LEA 环境搭建

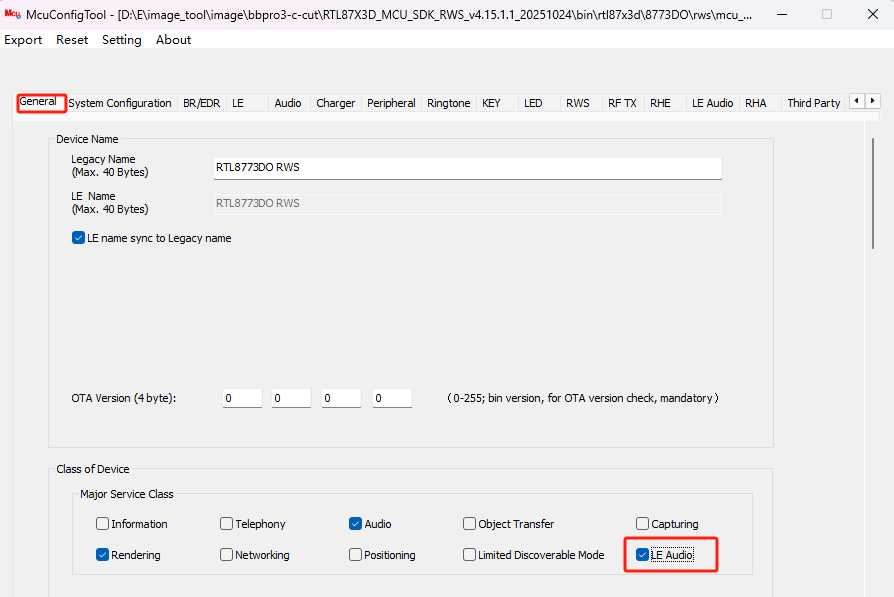

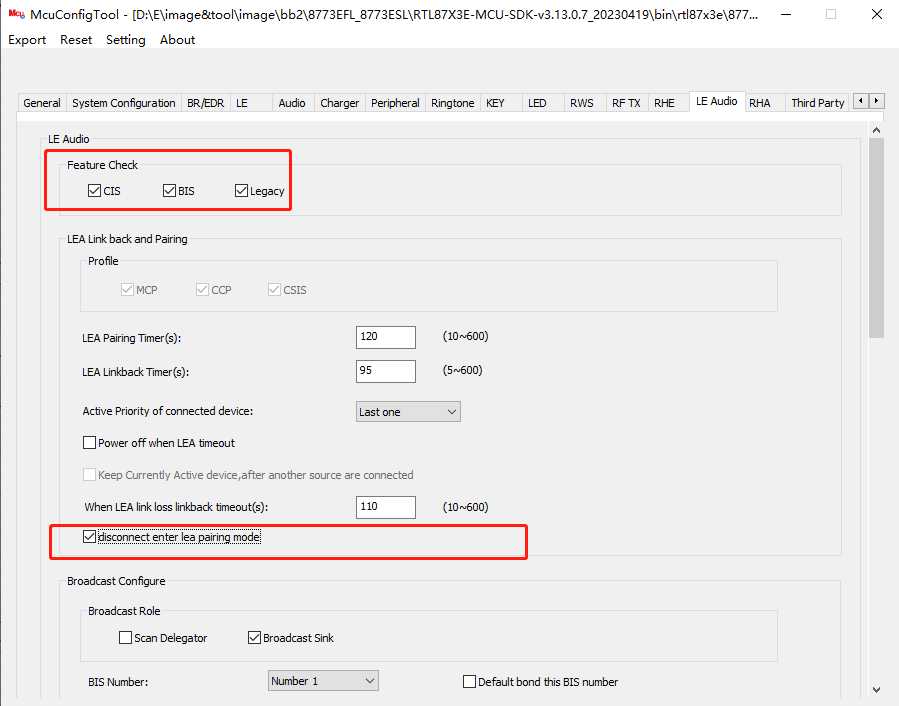

#### 1. enbale lea 以及disconnect enter lea pairing mode
#### 2.配置stack相关参数
##### EATT 暂时设置成 Disable

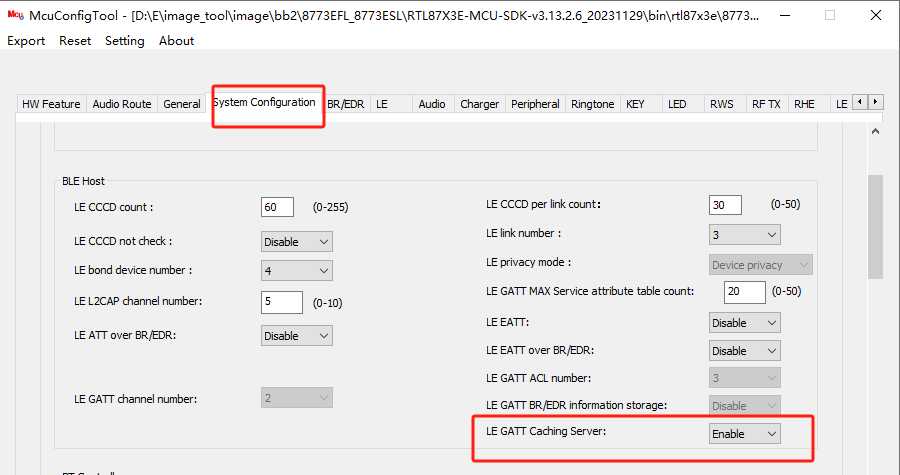

##### Enable GATT Caching
\

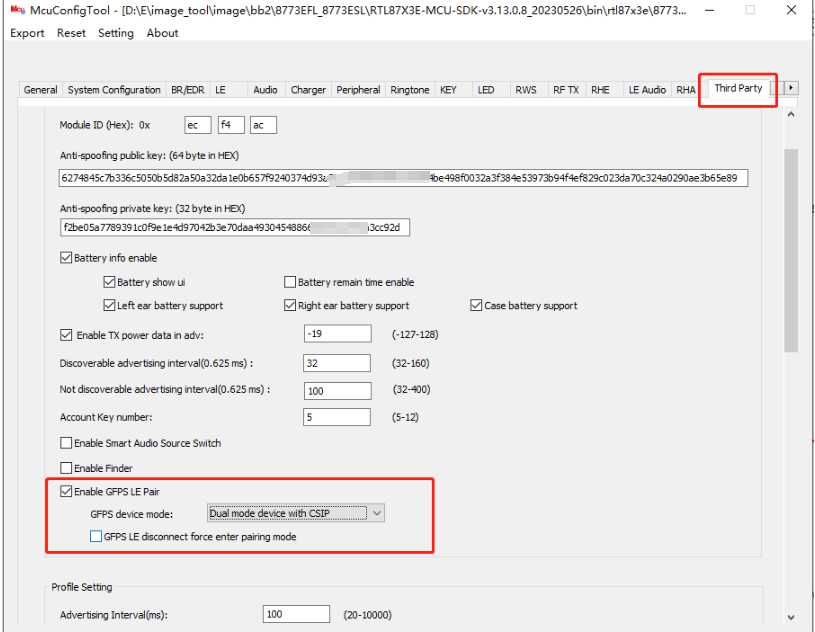

#### 3.配置GFPS参数
\
GFPS device mode 设置成 Dual mode device with CSIP (**这边取名字为CSIP取的有点问题，实际是想声明是否支援LE audio, 后面会请tool 帮忙把CSIP 改成LE audio**)，
**如果找不到 Dual mode device with CSIP 应该是 新的 mcu cfg tool 有改名字将 CSIP 统一改成 LE audio了， tool上可以设置成 Dual mode device with LE audio**
[BTSOCTOOL-5234] GFPS页面CSIP改成LE audio - Jira
\

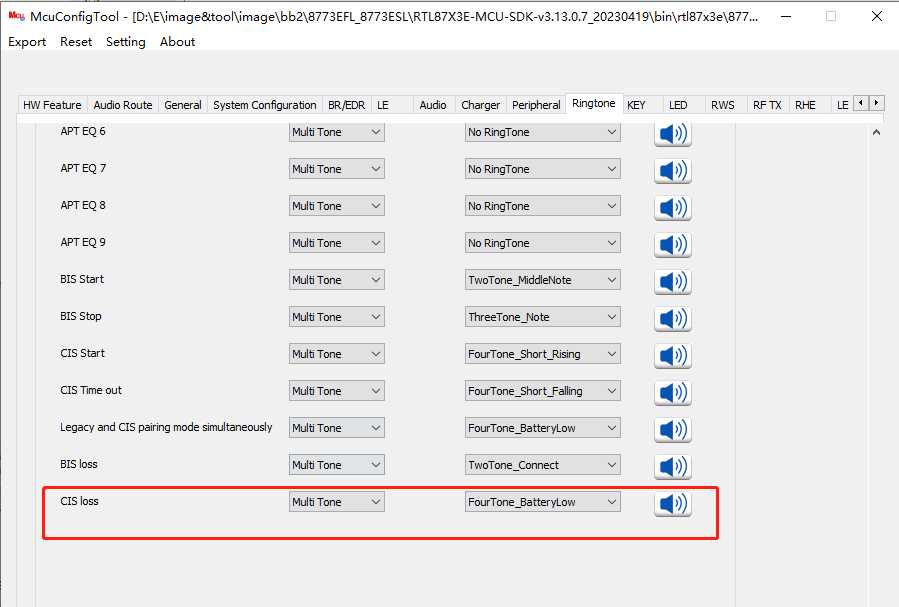

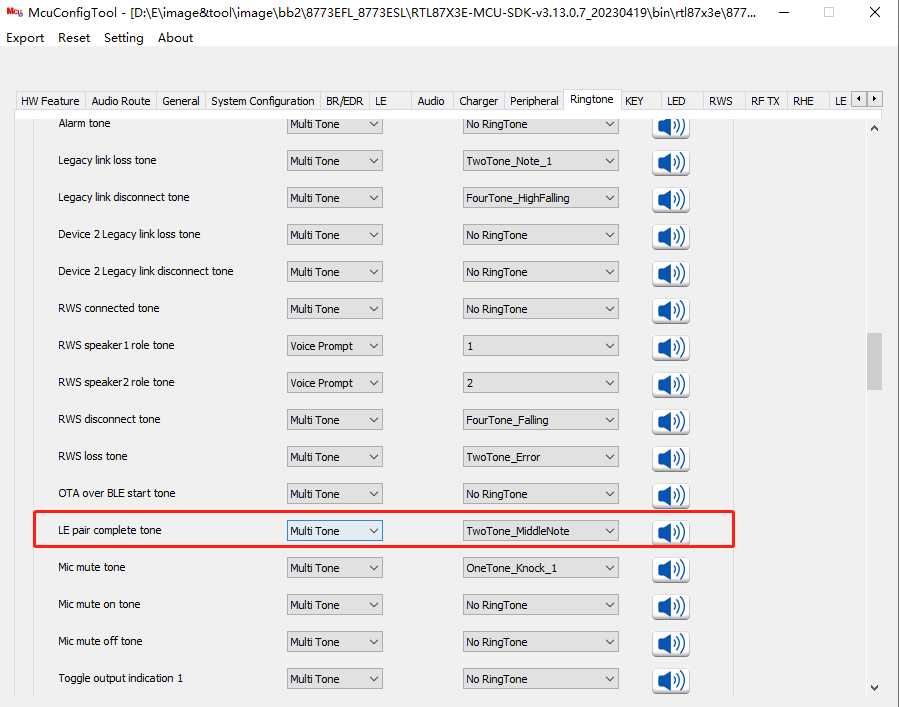

#### 4.配置ringtone
\
\
#### 5. 配置按键进入pairing mode

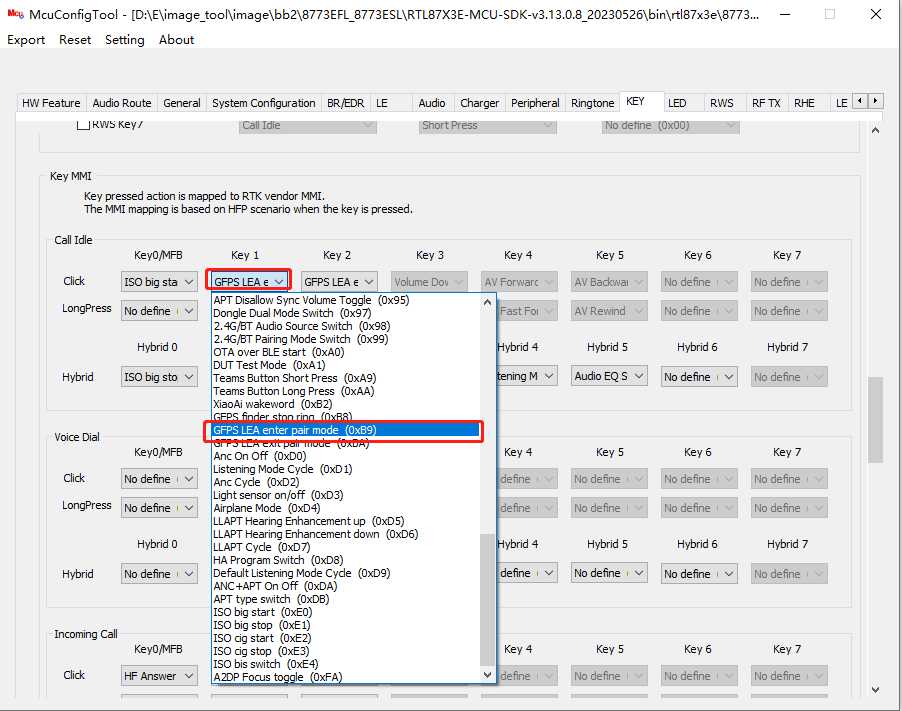

将key1设置成 GFPS LEA enter pair mode(0xB9), 作为GFPS le audio 按键强制进入pairing mode 的MMI，

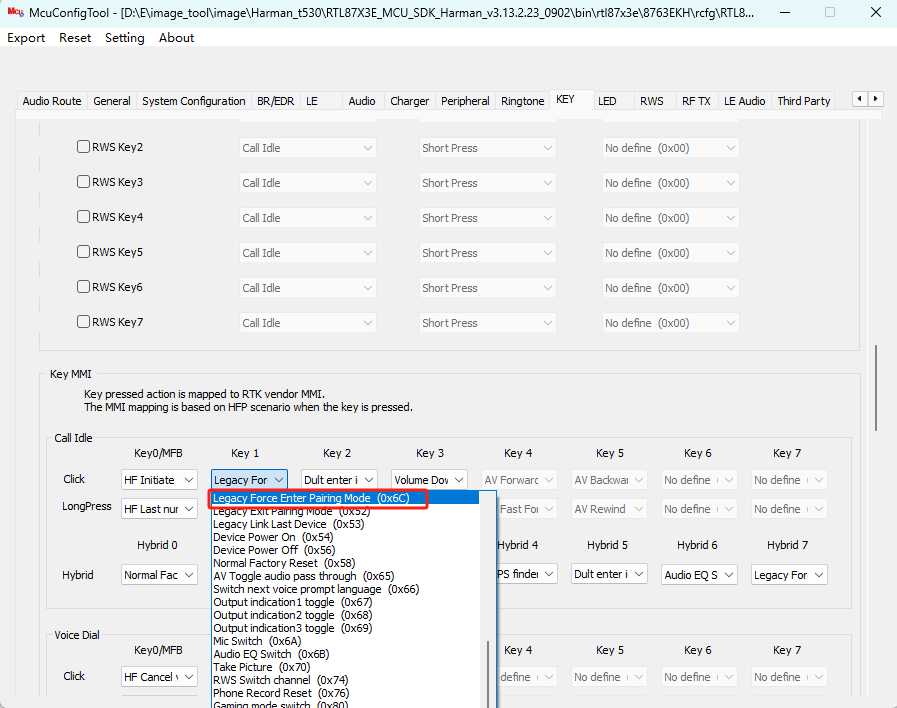

有的客户不想多配置一个按键，想要复用 legacy 进Pairing mode的mmi, 那么key1也可以配置成 MMI(0x6C)
\
或者是
单击key1 GFPS LE audio 会强制进入pairing mode
手机弹窗出来之后， 配对 GFPS LE audio,
正常配对成功之后会直接退出pairing mode，
如果按键进入pairing mode 之后，手机端一直没有配对耳机，那耳机会一直处于pairing mode，需要配置按键退出pairing mode。
例如：

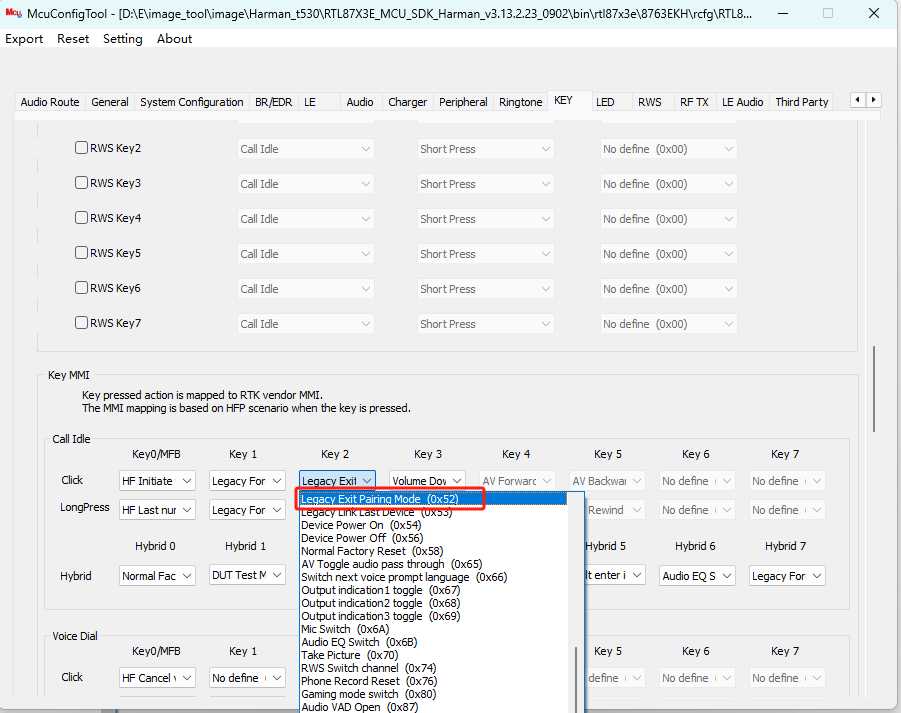

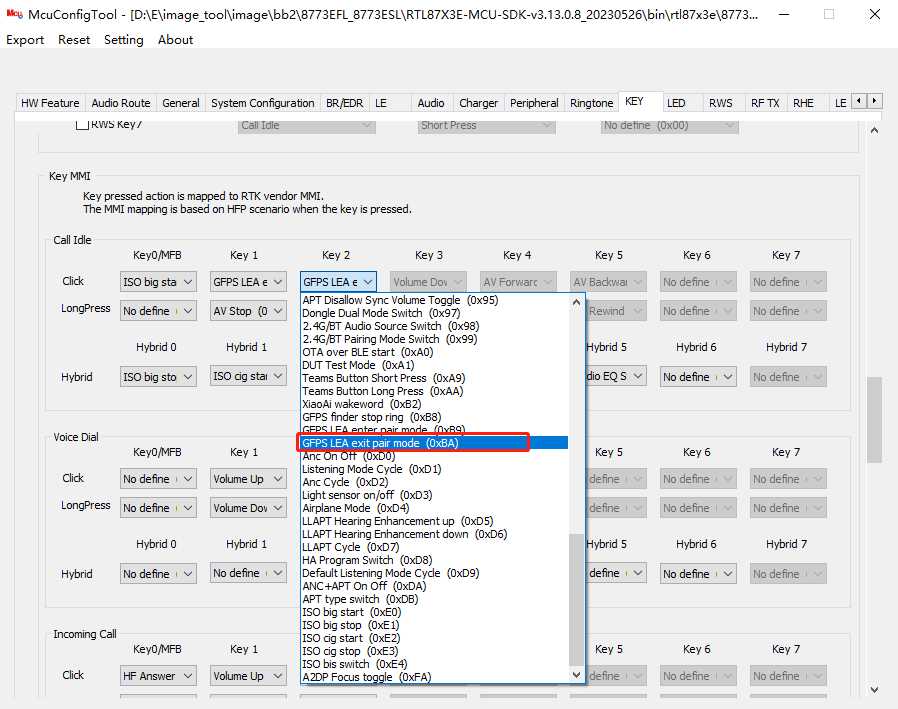

#### 6 配置按键退出pairing mode
或者是
\

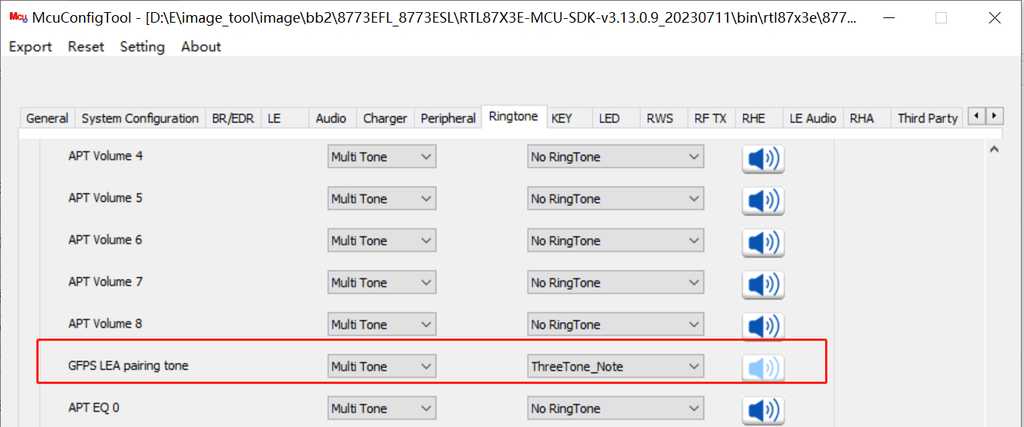

#### 7 配置GFPS LEA pairing mode 提示音
\
### **4 Find Hub测试环境搭建：**
#### 4.1 每一轮测试开始之前耳机端需要做factory reset操作，测试中请不要做factory reset。原因如下：[8 手机端清掉配对信息之后，耳机端也要做factory reset，不然finder功能用不起来](/pages/viewpage.action?pageId=350190807)
#### 4.2 finder 所有功能测试完成之后，测试手机归还QC之前，手机端一定要清掉配对信息，不然过段时间再测试的时候可能会有问题，手机log会提示设备已经有owner了，会比较麻烦，建议测试完成之后一定要先把手机端的配对信息全清掉 [1 gfps/finder 如何清除配对信息](/pages/viewpage.action?pageId=401291585)
#### 4.3 MCU cfg tool中model id和key的信息要换成支持finder 的model id 和key的信息，测试账号必须只能使用某个固定的Google账号，暂时还不可以使用多个Google账号进行测试。
内部测试model id 和Company name, Device name 和 Device type 请参考 [7 TWS耳机-finder-内部测试model id](/pages/viewpage.action?pageId=350177663)：

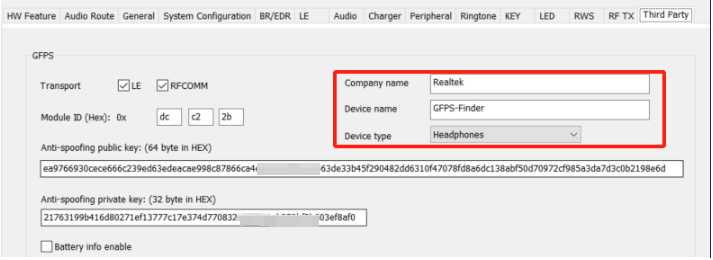

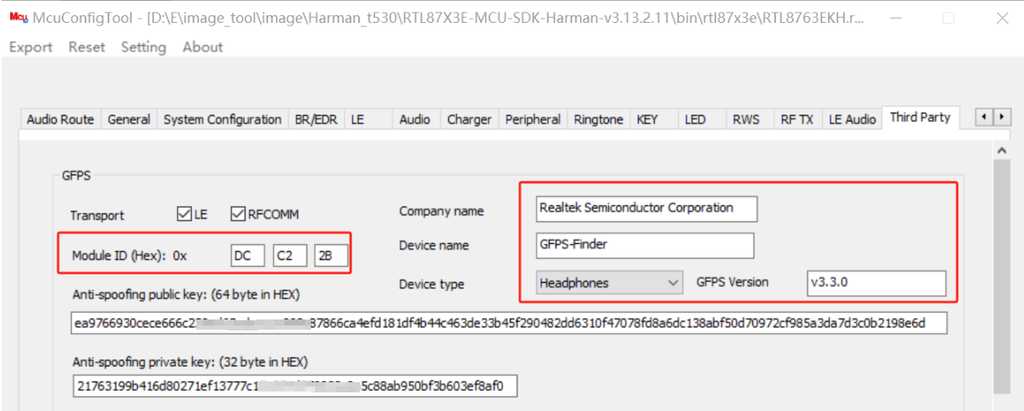

#### 4.4 2024/5/11以后：更新至finder1.3后，需要填写注册model id的时候填写的 ”Company name”, ”Device name” 和 ”Device type”（当前已支持harman T520）
Device type双耳测试选Earphones，单耳测试选Headphones

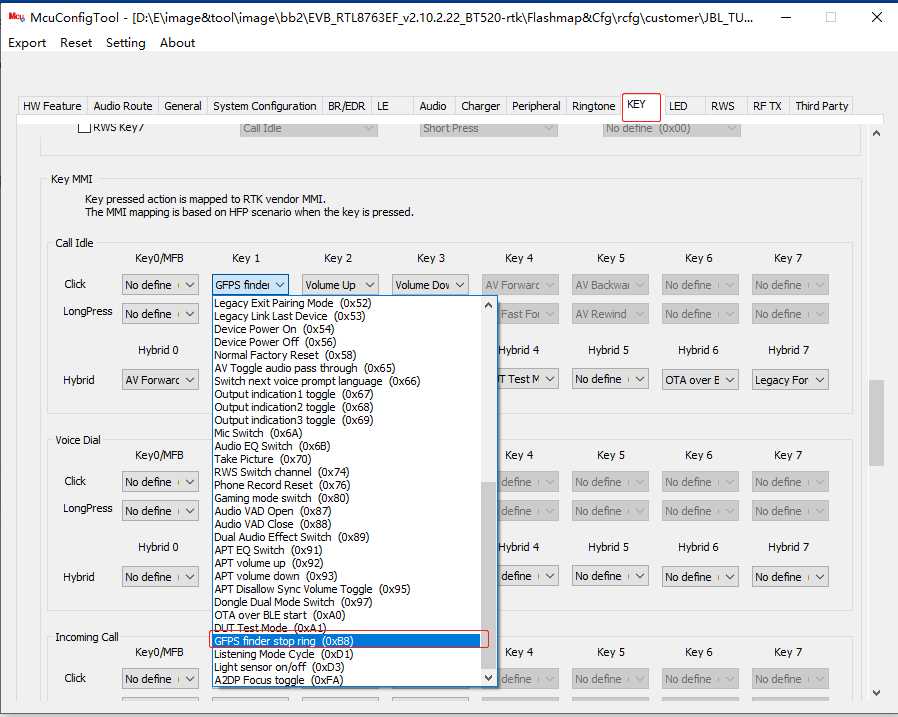

#### 4.5 .MCU cfg tool 需要配置按键停止响铃功能
for example:

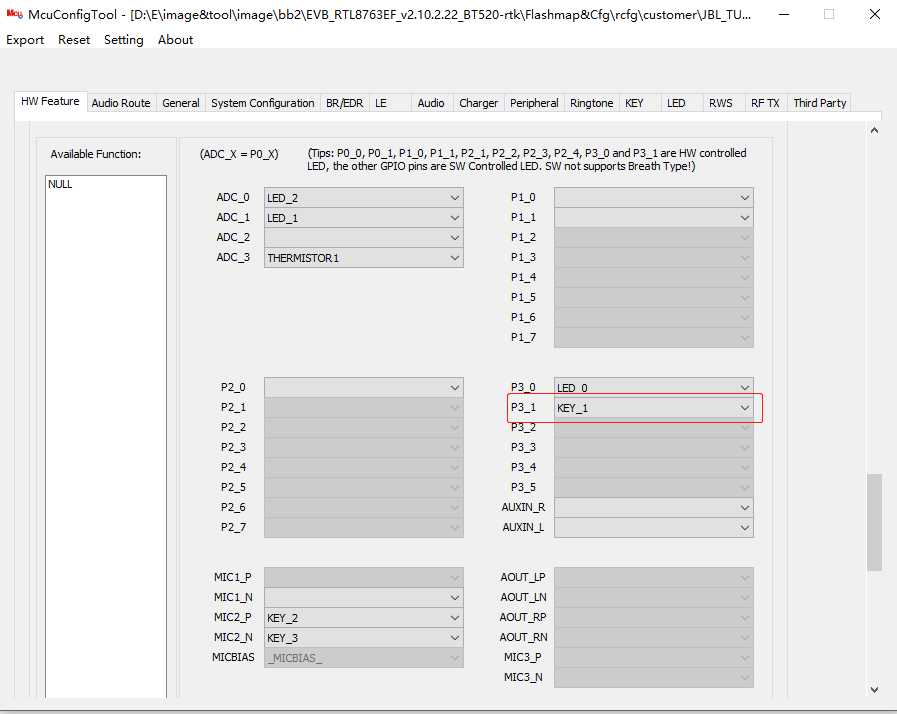

配置key1接P3_1
配置key1短按之后触发GFPS finder停止响铃

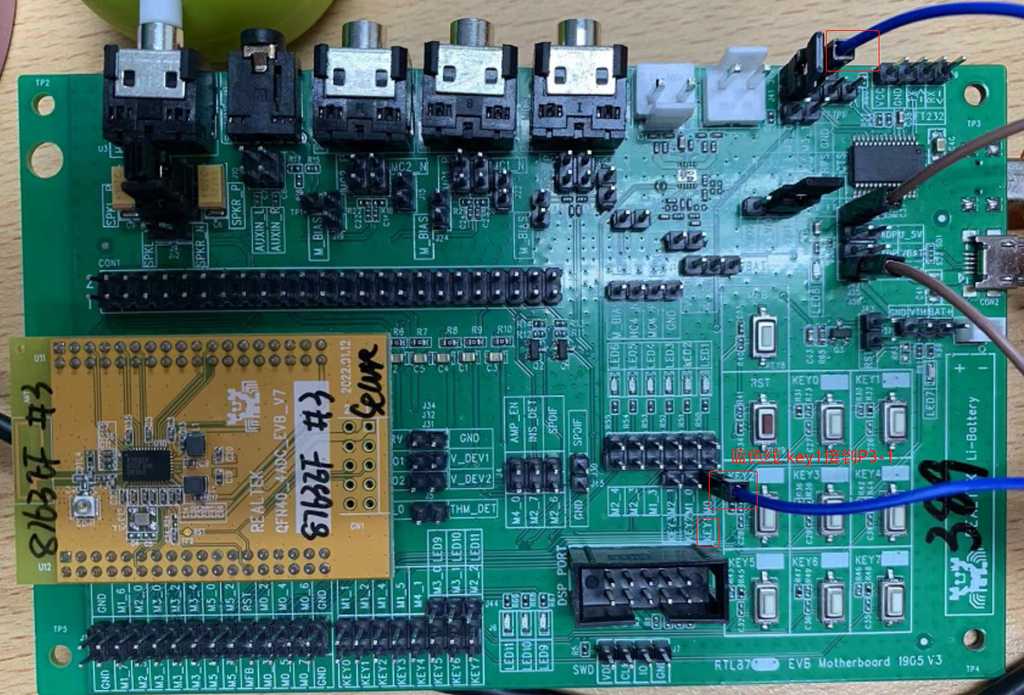

开发板上 key1 接到M3_1

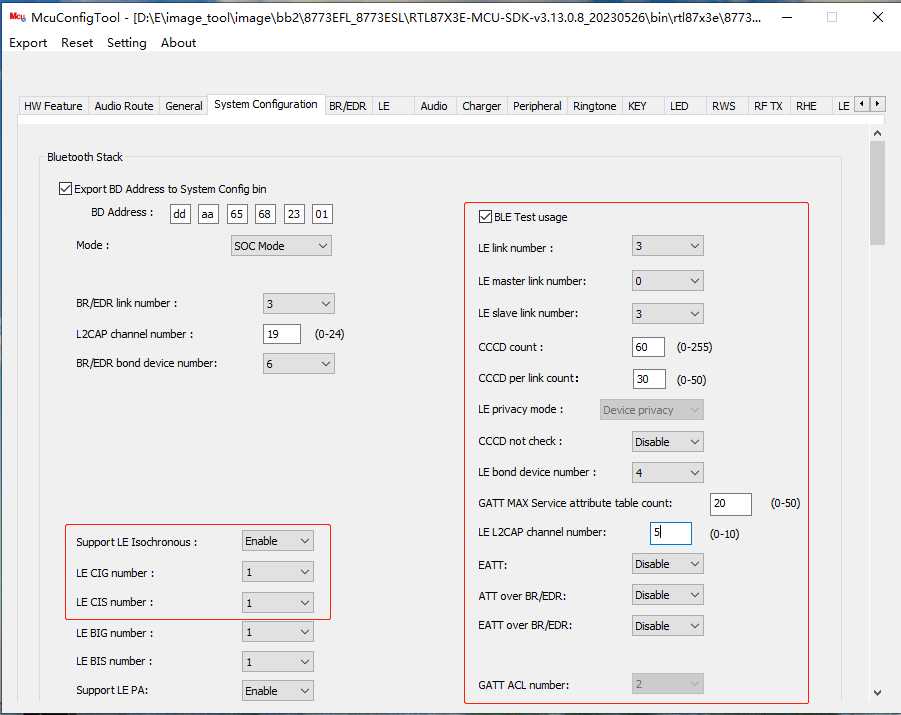

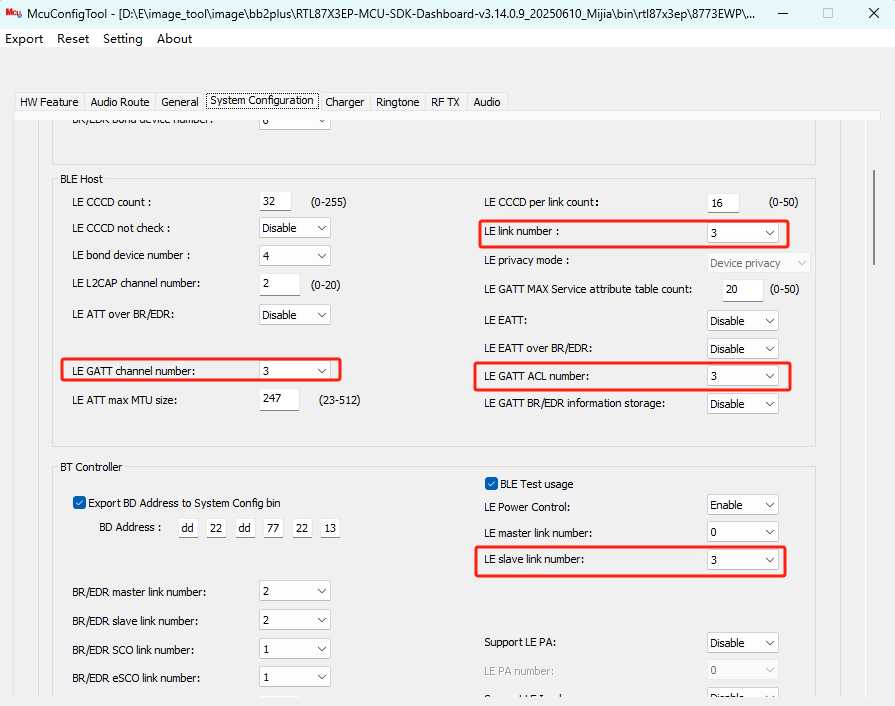

#### 4.6 Finder adv 需要占用一条BLE link，GFPS adv要占用一条 BLE link, 所以这边LE link number 和 LE slave link number要在原有的基础上+2
\
#### 4.7 要想让finder响铃，mcu cfg tool 需要配置对应的vp
\
#### 4.8 mcu cfg tool 需要enable finder 功能
\

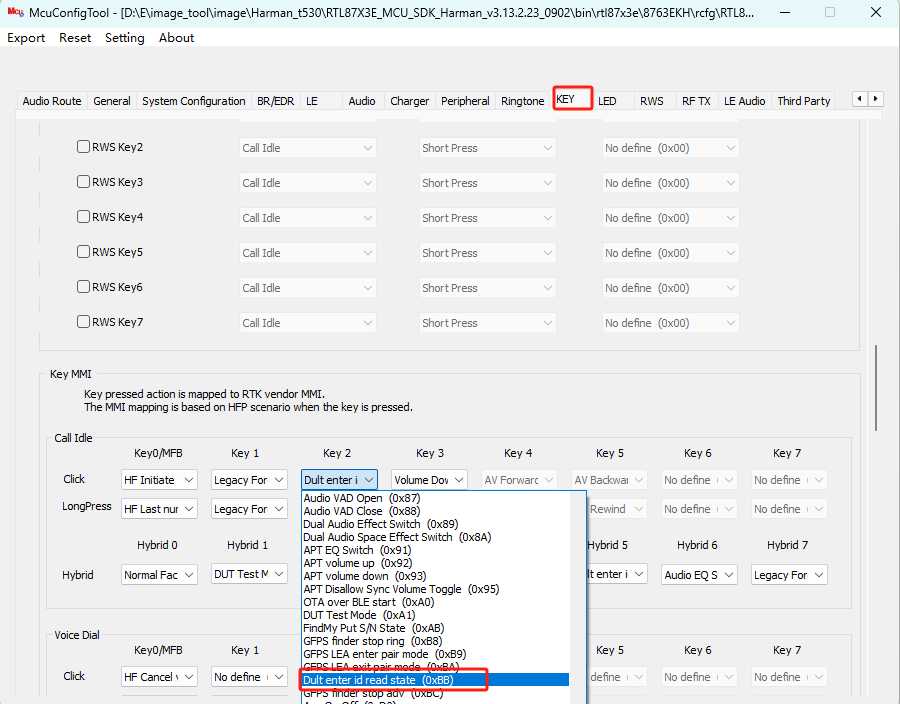

#### 4.9 2024/5/11： 更新至finder1.3后，KEY配置界面需要配置按键0xBB Dult enter id read state mode
\

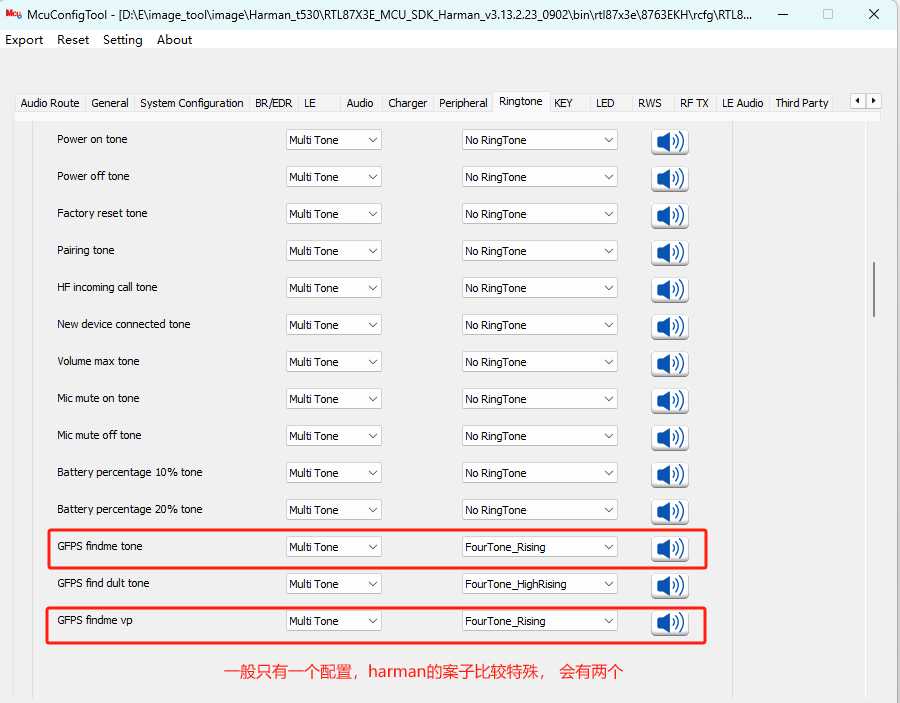

#### 4.10 2024/5/11： 更新至finder1.3后，Ringtone配置页面需要配置GFPS find dult（当前已支持harman T520，该案比较特殊，分为两个响铃：GFPS find dult tone和GFPS find dult vp）
\

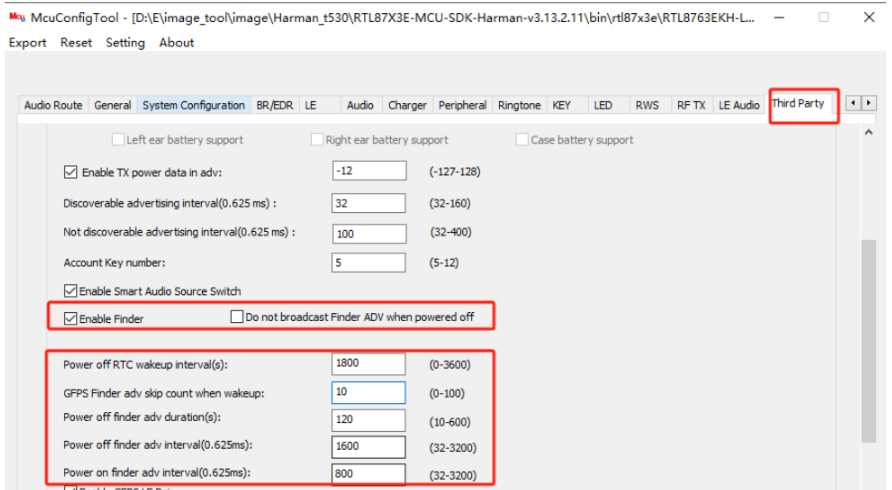

#### 4.11 如果需要关机之后依然打finder广播需要配置以下信息：
详细信息可以参考mcu cfg tool中 GFPS 各配置项的含义 - BT_Market - WIKI 中的: ”9. GFPS Finder相关配置信息描述”
\
\
